Parker派克 仪表管阀件-流体控制阀
Parker派克 Namur和管式安装系列电磁阀
Parker派克 双作用气缸及大型阀门先导控制电磁阀 – 3/2或5/2 – 单线圈 - 管式安装 – 铝阀体
Parker派克 双作用气缸及大型阀门先导控制电磁阀 – 3/2或5/2 – 双线圈 - 管式安装 – 铝阀体
Parker派克 双作用气缸及大型阀门先导控制电磁阀 – 3/2或5/2 – 单线圈 - 管式安装 – 316SS阀体
Parker派克 双作用气缸及大型阀门先导控制电磁阀 – 3/2或5/2 – 双线圈 - 管式安装 – 316SS阀体
Parker派克 双作用气缸及大型阀门先导控制电磁阀 – 3/2或5/2 – 单线圈 - Namur直接安装 – 铝阀体
Parker派克 双作用气缸及大型阀门先导控制电磁阀 – 3/2或5/2 – 双线圈 - Namur直接安装 – 铝阀体
Parker派克 双作用气缸及大型阀门先导控制电磁阀 – 3/2或5/2 – 单线圈 - Namur直接安装 – 316SS阀体
Parker派克 线圈组别



说明Description :
派克流体控制3/2和5/2阀用于驱动双作用气缸和引导较大的控制阀。

Parker Fluid Control 3/2&5/2 valves are used in applications for actuation of double acting cylinders and piloting of larger control valves.
这些阀门有直接安装NAMUR垫配置或管道安装配置。These valves have the Direct Mount NAMUR Pad Configuration or pipe mounting configuration.

安装Installation：
阀门可以安装在任何位置。首选方向是垂直和垂直。Valves can be mounted in any position. The preferred orientation is vertical and upright.

相容液体Compatible Fluids：
空气和惰性气体。Air and Inert Gases.



Parker派克 Namur和管式安装系列电磁阀 资料下载



Sleeve – 303/304 SS
Sleeve Stop – 430FR stainless steel
Sleeve Flange – 430FR stainless steel
Plunger – 430FR stainless steel
Spring – 301 stainless steel
Spool – thermoplastic
Filter – Polyethylene
Seals - NBR



材料规格：
? 派克流体控制3/2 & 5/2阀门应用于双作用缸的驱动以及大型控制阀门的先导控制
? Namur直接安装或管式安装两种配置

材料规格：
? 套筒：303/304不锈钢
? 筒挡：430FR不锈钢
? 套筒法兰：430FR不锈钢
? 活塞：430FR不锈钢
? 弹簧：301不锈钢
? 阀芯：热塑性塑料
? 过滤：聚乙烯
? 密封件：NBR

标准电压：
? AC：24/50, 110/50, 115/50 220/50, 230/50
? DC：12, 24

线圈规格：
? F级，标配
? H级，可提供

优势与优点：
? 规格齐全，多种材质、多种功能可供选择
? 可配备标准线圈，也可配符合ATEX及IECEx要求的防爆线圈
? 质量稳定，性价比高



双作用气缸及大型阀门先导控制电磁阀 – 3/2或5/2 – 单线圈 - 管式安装 – 铝阀体 型号

线圈组别3是防爆线圈，防爆级别ATEX EEx d IIC T4/T5/T6 Gb铝壳防爆线圈。 防爆电磁阀建议订一体型，如电压为DC24V时，型号为BNKAG2JNCA-XC2-C5C2





订货号 接口尺寸 通径mm 流量系数Qn 工作压差 功率 介质温度℃ 外壳 线圈类别 线圈组别
L/min Cv Min./bar AC/bar DC/bar AC/W DC/W
BNKAG2JNC7 1/4 4 600 0.6 2 10 10 8 9 -25~80 - 481865 2
BNKAG2JNCA 1/4 4 600 0.6 2 8 8 4 3.5 -20~60 - XC2-C5 3





双作用气缸及大型阀门先导控制电磁阀 – 3/2或5/2 – 双线圈 - 管式安装 – 铝阀体 型号





订货号 接口尺寸 通径mm 流量系数Qn 工作压差 功率 介质温度℃ 外壳 线圈类别 线圈组别
L/min Cv Min./bar AC/bar DC/bar AC/W DC/W
BPKAG2JNC7 1/4 4 600 0.6 2 10 10 8 9 -25~80 - 481865 2

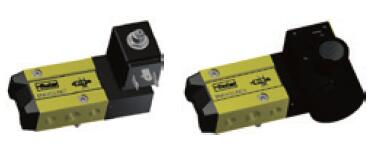

双作用气缸及大型阀门先导控制电磁阀 – 3/2或5/2 – 单线圈 - 管式安装 – 316SS阀体型号

线圈组别3是防爆线圈，防爆级别ATEX EEx d IIC T4/T5/T6 Gb 316 SS防爆线圈. 防爆电磁阀现建议订一体型，如电压为DC24V时，型号为BNKAG2JNCS-XC2-C4C2





订货号 接口尺寸 通径mm 流量系数Qn 工作压差 功率 介质温度℃ 外壳 线圈类别 线圈组别
L/min Cv Min./bar AC/bar DC/bar AC/W DC/W
BNKAG2JNCS 1/4 4 600 0.6 2 8 8 4 3.5 -20~60 - XC2-C4 3

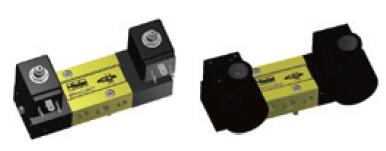

双作用气缸及大型阀门先导控制电磁阀 – 3/2或5/2 – 双线圈 - 管式安装 – 316SS阀体 型号

线圈组别3是防爆线圈，防爆级别ATEX EEx d IIC T4/T5/T6 Gb 316 SS防爆线圈. 防爆电磁阀现建议订一体型，如电压为DC24V时，型号为BPKAG2JNCS-XC2-C4C2





订货号 接口尺寸 通径mm 流量系数Qn 工作压差 功率   介质温度℃ 外壳 线圈类别 线圈组别
L/min Cv Min./bar AC/bar DC/bar AC/W DC/W
BPKAG2JNCS 1/4 4 600 0.6 2 8 8 4 3.5 -20~60 - XC2-C4 3

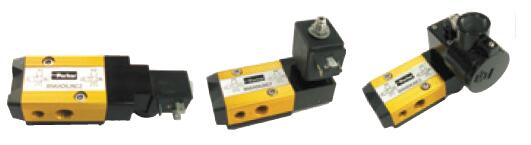

双作用气缸及大型阀门先导控制电磁阀 – 3/2或5/2 – 单线圈 - Namur直接安装 – 铝阀体 型号

线圈组别3是防爆线圈，防爆等级ATEX d IIC T4/T5/T6铝防爆线圈. 防爆电磁阀建议订一体型，如电压为DC24V时，型号为BNKAD6JNCA-XC2-C5C2





订货号 接口尺寸 通径mm 流量系数Qn 工作压差 功率 介质温度℃ 外壳 线圈类别 线圈组别
L/min Min./bar AC/bar DC/bar AC/W DC/W
BNKAD6JNC2 1/4 4 600 2 10 10 4 5 -25~80 - 496593 1
BNKAD6JNC7 1/4 4 600 2 10 10 8 9 -25~80 - 481865 2
BNKAD6JNCA 1/4 4 600 2 8 8 4 3.5 -20~60 - XC2-C5 3

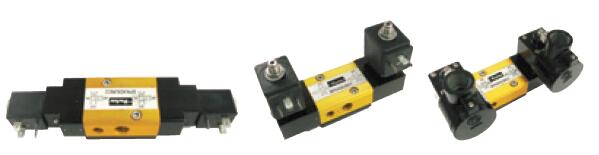

双作用气缸及大型阀门先导控制电磁阀 – 3/2或5/2 – 双线圈 - Namur直接安装 – 铝阀体 型号





订货号 接口尺寸 通径mm 流量系数Qn 工作压差 功率 介质温度℃ 外壳 线圈类别 线圈组别
L/min Min./bar AC/bar DC/bar AC/W DC/W
BPKAD6JNC2 1/4 4 600 2 10 10 4 5 -25~80 - 496593 1
BPKAD6JNC7 1/4 4 600 2 10 10 8 9 -25~80 - 481865 2







双作用气缸及大型阀门先导控制电磁阀 – 3/2或5/2 – 单线圈 - Namur直接安装 – 316SS阀体 型号

线圈组别3是防爆线圈，防爆级别ATEX EEx d IIC T4/T5/T6 Gb 316 SS线圈。 防爆电磁阀建议订一体型，如电压为DC24V时，型号为BNKAD6JNCS-XC2-C4C2





订货号 接口尺寸 通径mm 流量系数Qn 工作压差 功率 介质温度℃ 外壳 线圈类别 线圈组别
L/min Min./bar AC/bar DC/bar AC/W DC/W
BNKAD6JNCS 1/4 4 600 2 8 8 4 3.5 -20~60 - XC2-C4 3

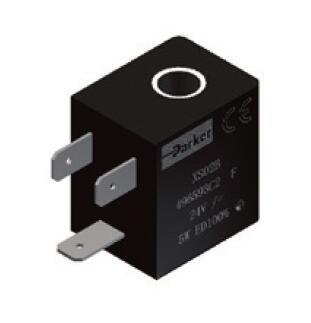

线圈组别1 型号



线圈型号 描述 电压 等级
496593A2 22mmDin线圈，4W 24V/50Hz F
4965930A 22mmDin线圈，4W 110-115V/50Hz F
4965933D 22mmDin线圈，4W 220-230V/50Hz F
496593C1 22mmDin线圈，5W 12VDC F
496593C2 22mmDin线圈，5W 24VDC F
496593C3 22mmDin线圈，3.6W 36VDC F



线圈组别2 型号




线圈型号 描述 电压 等级
481865A2 32mmDin线圈，8W 24V/50Hz F
481865A5 32mmDin线圈，8W 110V/50Hz F
4818653D 32mmDin线圈，8W 220-230V/50Hz F
481865K8 32mmDin线圈，8W 115V/60Hz F
481865C1 32mmDin线圈，9W 12VDC F
481865C2 32mmDin线圈，9W 24VDC F
