派克Parker: 你知道多少CGA DISS钢瓶接头知识?

作为现代工业的基础原料,工业气体被喻为“工业的血液”。这些气体产品种类繁多,其中包括在特定领域中对纯度、品种和性质有特殊要求的特种气体。 例如,半导体行业用到的易燃性、毒性及腐蚀性气体,就属于特种气体。这类气体在储存、运输及使用过程中,对相关设备的安全性、可靠性要求更高。

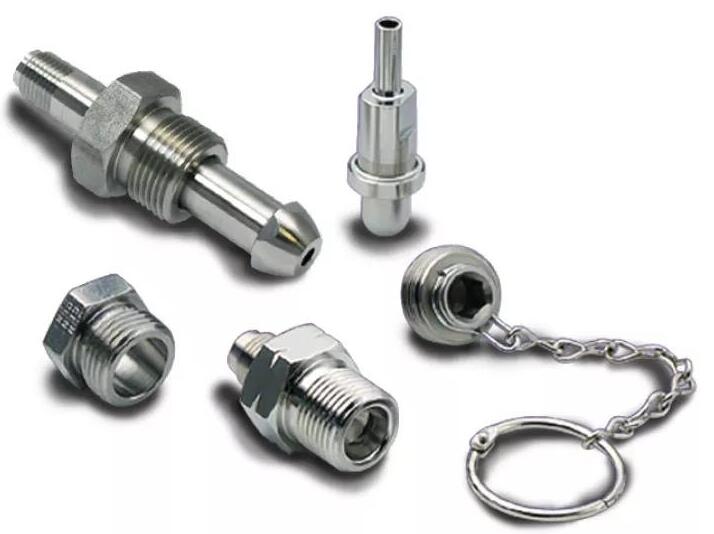

以特种气体钢瓶为例,即使是钢瓶上一个小小的接头,也大有讲究。今天,Parker要给大家介绍的是 派克汉尼汾旗下可用于特种气体的CGA DISS 钢瓶接头 。有 关CGA DISS钢瓶接头的知识,你知道多少呢? 一起来看看吧!



什么是CGA?

CGA 的全称为Compressed Gas Association(即美国压缩气体协会,简称CGA),从成立至今已有百余年历史,是世界上历史最悠久的主要工业和医用气体协会。它囊括了压缩气体制造商以及气瓶、减压阀、阀门和本行业其他设备的制造商,致力于发展产业标准,追求统一的管理规程,关注技术、安全事项。

CGA签署的《压缩气体手册》,到2010年已出版到第四版,涵盖压缩气体、设备规格、安全操作/储存/运输程序及其产品使用等信息。目前,CGA拥有125多个成员,已出版将近300本安全标准及相关出版物,其中许多被美国和加拿大的政府机关采用。


什么是DISS钢瓶接头?

在半导体行业中,我们常用到CGA的两种钢瓶接口标准,一种是CGA标准,常见的有CGA 350, CGA 580等,另一种则是今天我们要讲的DISS标准,比如DISS632, DISS712等。DISS标准的诞生是因为CGA标准已无法满足气体应用的发展以及安全要求,可以理解为超高纯的CGA钢瓶 接头 。

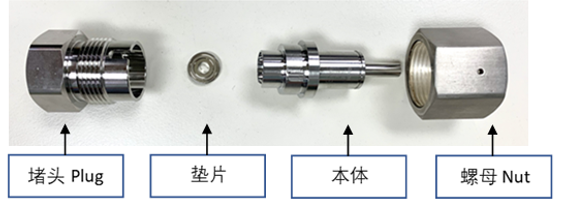

常用的DISS钢瓶接头可分成接头本体、螺母、垫片和堵头四个零件,型号大致分为6系列(DISS632-642)和7系列(DISS712-728),两者的区别在于螺母的大小。







DISS钢瓶接头有哪些优越性能 ?

DISS的全称为Diameter Index Safety System,即直径指数安全系统,其优越性能如下:


安全性

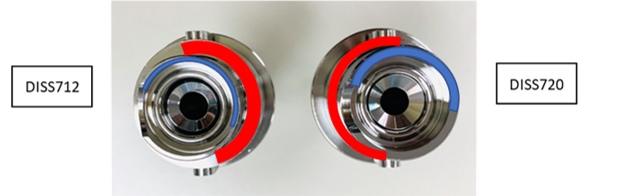

DISS钢瓶接头从设计上避免不同型号间的误安装,下列图片展示的是DISS712和720的接头本体,图中蓝色部分的直径是按照型号递增的,而红色部分的直径是递减的,这就是Diameter Index(直径指数)。如果钢瓶阀和钢瓶接头型号不匹配,就无法嵌入,从而降低人为误操作的可能性。





一致性

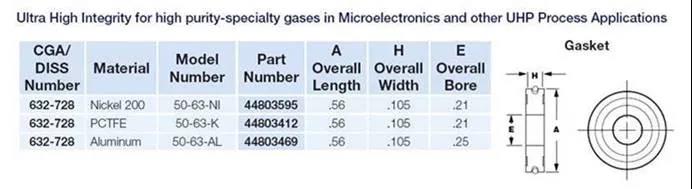

所有DISS钢瓶接头的垫片规格一样,只是材质不同。垫片使用的材质通常有镍,铝和PCTFE三种。其中,镍是常用材质;PCTFE因成本较低,深受用户喜爱,但近几年聚氟化合物的成本上升快,市场供应量有所下降;而铝则仅用于一氧化碳气体。垫片规格单一,有助于优化用户的库存及管理。此外,为确保安全,更换钢瓶时,垫片也须更换。





使用寿命

垫片的使用,大大降低钢瓶接头本体和钢瓶阀损伤的可能性。部分CGA钢瓶接头使用金属硬密封,容易造成划伤和变形,导致气体泄漏。



为什么选择派克汉尼汾旗下的CGA DISS钢瓶接头?

派克 汉尼汾是最早参与设计和推广DISS标准的成员之一,其旗下的Veriflo 事业部参与了DISS标准的设计工作,其中有两位工程师是以主设计师身份参与设 计。目前,派克汉尼汾旗下的DISS钢瓶接头都在国外生产,其优势如下 :

  • 采用316L不锈钢材质,和介质接触的部件均标有热炉追踪号,从源头增加产品的可靠性。同时,标准的316L材质也使接头焊接性能保持一致;

  • 内牙螺母的螺纹表面做镀银处理,增加润滑性,使其在高扭矩下螺纹不会咬死;

  • 钢瓶接头位于高压钢瓶出口处,气体流速高,本体部分经EP电抛光处理,减少颗粒物产生的可能性;

  • 垫片的硬度控制和抛光处理。垫片经退火处理控制硬度,然后进行抛光处理,Ra值在10左右。这些工艺使垫片在密封时,在额定扭矩下变形而不损伤接头 ,使垫片表面不会因可能存在的细微划痕而造成泄漏;

  • 接头本体的密封部分同样进行了硬化处理 。

派克汉尼汾的钢瓶接头从材质,工艺、设计等细节上使产品更加易用,安全和可靠,从而降低潜在危险。
