Parker派克快换接头Parker Quick Couplings
Parker Dry Break Quick Connect Coupling, Series NSR

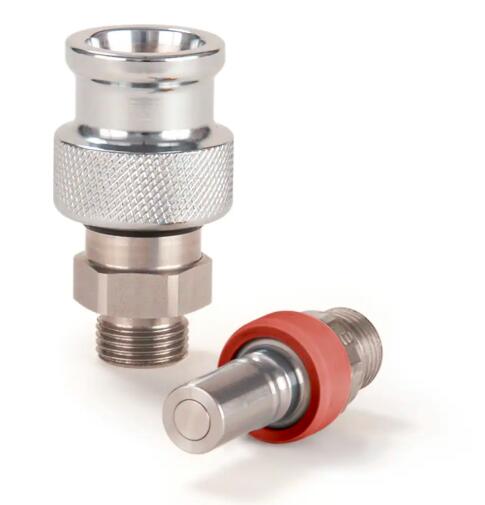

Parker派克NSR系列干式快速连接接头
Parker派克流体连接件Parker fluid connectors

干式快速接头系统,公称直径为6/9/12,适用于max.160 bar的铁路应用。提供不锈钢。Dry break quick coupling system with nominal diameter 6/9/12 for railway applications up to 160 bar. Available in stainless steel.



Parker派克NSR系列干式快速连接接头



派克的Quick Connect Coupling系列NSR是具有平面阀的干式断开接头。NSR系列因其小的压降而引人注目。Parker's Quick Connect Coupling Series NSR are dry break couplings with a flat face valve. Series NSR stands out for its minimal pressure drop.
NSR系列根据冲击和振动试验DIN EN 61373:1999(铁路应用、车辆设备)以及DIN EN 60068-2-64(振动,宽带随机)和DIN EN 60068-2-27(冲击)进行认证。The NSR series is certified according to the shock and vibration test DIN EN 61373:1999 (railway applications, rolling stock equipment) as well as DIN EN 60068-2-64 (vibration, broad-band random) and DIN EN 60068-2-27 (shock).

市场Markets:
- 运输Transportation

功能/优点Features/Benefits:
- 干裂提升阀,可减少连接/断开时的泄漏-连接时,外部密封件可防止污染物(刹车粉,路盐,水)进入
Dry-break poppet valve for reduced spillage during connection/disconnection When connected, the external seal prevents any ingress of contaminants (brake dust, road salt, water)
- 硬化不锈钢结构
Hardened stainless steel construction

应用Applications:
- 液压制动系统Hydraulic Brake Systems



直径:标称:6.0、9.0或12毫米
随附阀门:是
VERSION:平封
外径:34.5至53毫米
建筑材料:不锈钢
密封材料:丁腈橡胶
MIN.工作温度:-40°摄氏度
MAX.工作温度:60°摄氏度
MAX.工作压力:160bar
应用:交通运输-铁路



NSR系列 -平齐端面-阴接头

型号 本体尺寸
DN
外连接A 六角 HEX
mm
总长 L
mm
L1
mm
MAX.直径 D
mm
NSR-251-14MCL 6 M14×1.5 24 61 10 34,5
NSR-251-16HMCL 6 M16×1.5 24 86 35 34,5
NSR-251-16MCL 6 M16×1.5 24 62 11 34,5

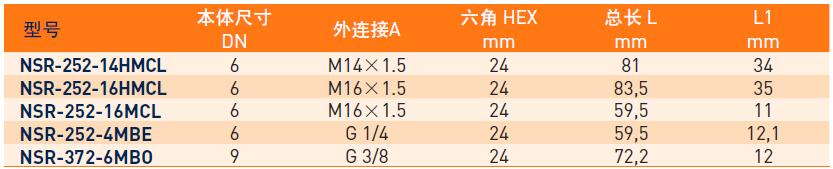

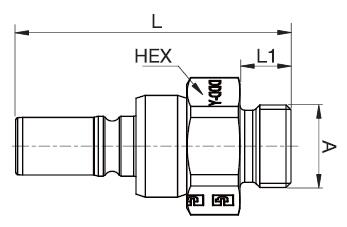

NSR系列 -平齐端面-阳接头



型号 本体尺寸
DN
外连接A 六角 HEX
mm
总长 L
mm
L1
mm
NSR-252-14HMCL 6 M14×1.5 24 81 34
NSR-252-16HMCL 6 M16×1.5 24 83,5 35
NSR-252-16MCL 6 M16×1.5 24 59,5 11
NSR-252-4MBE 6 G 1/4 24 59,5 12,1
NSR-372-6MBO 9 G 3/8 24 72,2 12



Dry Break Quick Connect Coupling, Series NSR型号



Part Type Connection Type Connection Thread Size (inch) Length (mm)
NSR-251-14MCL Coupling Male Thread - metric 14 x 1,5 61
NSR-251-16HMCL Coupling Male Thread - metric 16 x 1,5 86
NSR-251-16MCL Coupling Male Thread - metric 16 x 1,5 62
NSR-252-14HMCL Plug Male Thread - metric 14 x 1,5 81
NSR-252-16HMCL Plug Male Thread - metric 16 x 1,5 83,5
NSR-252-16MCL Plug Male Thread - metric 16 x 1,5 59,5
NSR-252-4MBE Plug Male BSPP Thread 1/4 59,5
NSR-371-6MBO Coupling Male BSPP Thread 3/8 80
NSR-372-6MBO Plug Male BSPP Thread 3/8 72,2
NSR-501-8MBO Coupling Male BSPP Thread 1/2 111
NSR-502-8MBO Plug Male BSPP Thread 1/2 91
