派克流体连接件微电子行业应用
PARKER Fluid Connector for Semiconductor Application

在5G基建、人工智能、工业互联网和大数据等领域强劲需求的带动下，半导体产业在迎来新机遇的同时，也面临诸多挑战。秉承“实现工程突破成就更好明天”的公司宗旨，派克汉尼汾始终立足市场需求，不断实现突破。派克汉尼汾是半导体制造设备和主要厂务系统的关键供应商之一，例如：CVD（化学气相沉降），Etch（刻蚀）设备和气体/化学品输送系统等。我们可以提供包括接头、软管、软管总成、快换接头等产品，使用我们的流体连接件产品可以构建可靠系统。派克汉尼汾可以为您提供更安全，更可靠、更高效的系统集成解决方案。

展望未来，随着半导体行业的飞速发展，人们的生活也将发生巨大变化。作为值得信赖的合作伙伴，派克汉尼汾将与半导体行业客户并肩携手，共同创建一个更智能、更安全、更高效的明天。

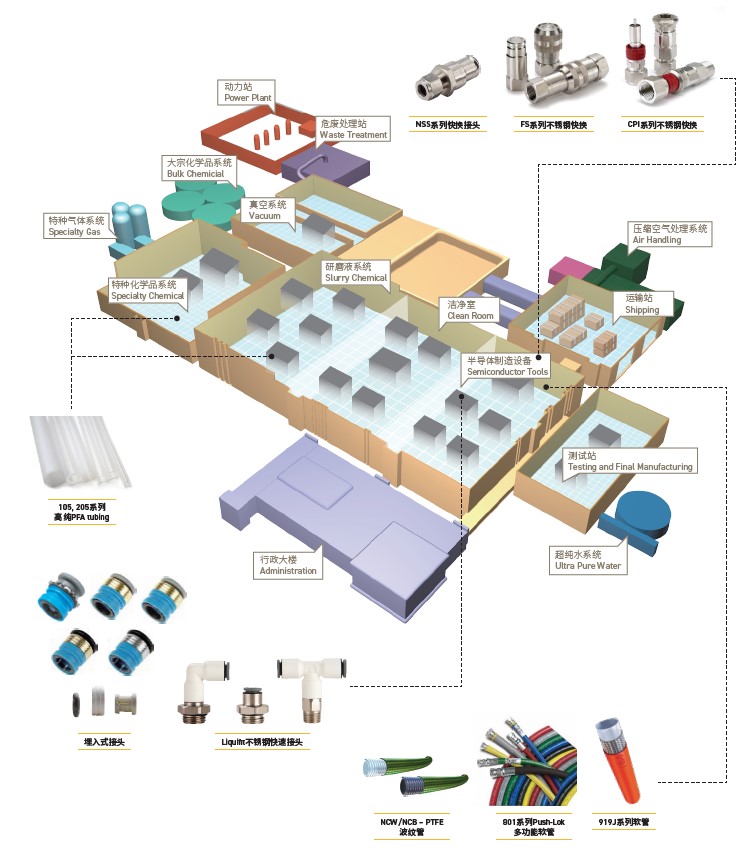

CPI系列不锈钢快换

洁净室
Clean Room
研磨液系统
Slurry Chemical
真空系统
Vacuum
运输站
Shipping
行政大楼
Administration
超纯水系统
Ultra Pure Water
特种气体系统
Specialty Gas
大宗化学品系统
Bulk Chemicial
动力站
Power Plant
危废处理站
Waste Treatment
压缩空气处理系统
Air Handling
半导体制造设备
Semiconductor Tools
测试站
Testing and Final Manufacturing
特种化学品系统
Specialty Chemical
FS系列不锈钢快换
NSS系列快换接头
105, 205系列
高纯PFA tubing
埋入式接头
Liquifit不锈钢快速接头
801系列Push-Lok 多功能软管
NCW/NCB – PTFE波纹管

919J系列软管

NCW/NCB – PTFE波纹管 / SCW/SCB – PTFE波纹管
NCW/NCB – PTFE波纹管

合规

- 芯管符合FDA CFR21 Part 177 - NCW
- USP Class VI
- ISO 10993 Sections 5, 6, 10, 11

结构

- 芯管： NCW - 符合FDA的天然PTFE
NCB - 黑色防静电PTFE
- 增强层：Nomex纤维编织

特点

- 重量很轻
- 卓越的柔韧性
- 抗扭结和耐真空
- 无RFI干扰问题

工作参数

- 温度范围：-100°F (-73°C) 至 400°F (204°C)
- 最大工作压力下的软管伸缩率：+2% 至 -4%
- 最小爆破压力是软管在73°F (23°C)时最大工作压力的4倍
- 工作压力是基于73°F (23°C)
- 工作压力降低1%每2°F当温度超过212°F时

产品型号

软管内径

06-NCW
06-NCB
08-NCW
08-NCB
12-NCW
12-NCB
16-NCW
16-NCB
SCW/SCB – PTFE波纹管

结构

- 芯管： SCW - 符合FDA的天然PTFE
SCB - 黑色防静电PTFE
- 增强层：316不锈钢钢丝编织

合规

- 芯管符合FDA CFR21 Part 177 - SCW
- USP Class VI
- ISO 10993 Sections 5, 6, 10, 11

工作参数

- 温度范围：-100°F (-73°C) 至 500°F (260°C)
- 最大工作压力下的软管伸缩率： +2% 至 -4%
- 最小爆破压力是软管在73°F (23°C)时最大工作压力的4倍
- 工作压力是基于73°F (23°C)
- 工作压力降低1%每2°F当温度超过212°F时

特点

- 优异的耐腐蚀性
- 无缝
- 开腔
- 自排水
- 环境安全；低渗出

产品型号

04-SCW
04-SCB
06-SCW
06-SCB
08-SCW
08-SCB
12-SCW
12-SCB
16-SCW
16-SCB
20-SCW
20-SCB
24-SCW
24-SCB
32-SCW
32-SCB

939/939B – PTFE波纹管 / 919J/919BJ – 硅胶外层SAE 100R14 PTFE软管
939/939B – PTFE波纹管

合规

- 芯管符合FDA CFR21 Part 177 - 939

结构

- 芯管： 939 - 符合FDA的天然PTFE
939B - 黑色防静电PTFE
- 增强层：304不锈钢钢丝编织

特点

- 出色的柔韧性可实现更紧凑的布管
- 优异的抗扭结性

工作参数

- 温度范围：-100°F (-73°C) 至 450°F (232°C)
- 最大工作压力下的软管伸缩率：+/-2%
- 最小爆破压力是软管在73°F (23°C)时最大工作压力的4倍

产品型号
939-6
939B-6
939-8
939B-8
93N
939-10
939B-10
939-12
939B-12
93N
939-16
939B-16
939-20
939B-20
939-24
939B-24
93N
939-32
939B-32
93N

919J/919BJ – 硅胶外层SAE 100R14 PTFE软管

合规

- 符合/超过SAE J517 100R14A - 919J
- 符合/超过SAE J517 100R14B - 919BJ
- 芯管符合FDA CFR21 Part 177 - 919J

结构

- 芯管： 919J - 符合FDA的天然PTFE
919BJ - 黑色防静电PTFE
- 增强层：304不锈钢钢丝编织
- 外层：挤压硅胶

特点

- 干净，光滑的硅胶外层，保护不锈
钢钢丝增强层免受磨损和污染
- 可蒸汽清洁

工作参数

- 温度范围：-40°F (-40°C) 至 450°F (232°C)
- 最大工作压力下的软管伸缩率：+2% 至 -4%
- 最小爆破压力是软管在73°F (23°C)时最大工作压力的4倍

产品型号

919J-4-RED
919BJ-4-ORG
919J-5-RED
919BJ-5-ORG
91N
919J-6-RED
919BJ-6-ORG
91N
919J-8-RED
919BJ-8-ORG
91N
919J-10-RED
919BJ-10-ORG
91N
919J-12-RED
919BJ-12-ORG
91N
919J-16-RED
919BJ-16-ORG
91N

919/919B - SAE 100R14 PTFE软管 / STW/STB PTFE软管
919/919B - SAE 100R14 PTFE软管

合规

- 符合/超过SAE J517 100R14A - 919
- 符合/超过SAE J517 100R14B - 919B
- 芯管符合FDA CFR21 Part 177 - 919

结构

- 芯管： 919 - 符合FDA的天然PTFE
919B - 黑色防静电PTFE
- 增强层：304不锈钢钢丝编织

工作参数

- 温度范围：-100°F (-73°C) 至 450°F (232°C)
- 最大工作压力下的软管伸缩率：+2% 至 -4%
- 最小爆破压力是软管在73°F (23°C)时最大工作压力的4倍

特点

- 优异的化学兼容性
- 处理高温至450°F
- 环境安全
- 防潮
- 低摩擦力减少压降和沉积物

产品型号

919-4
919B-4
919-5
919B-5
91N
919-6
919B-6
919-8
919B-8
91N
919-10
919-12
919-16
91N
919-20

STW/STB PTFE软管

合规

- 芯管符合FDA CFR21 Part 177 - STW
- USP Class VI
- ISO 10993 Sections 5, 6, 10, 11

结构

- 芯管： STW - 符合FDA的天然PTFE
STB - 黑色防静电PTFE
- 增强层：304不锈钢钢丝编织

特点

- 高温软管
- 出色的化学兼容性
- 防潮
- 低摩擦力减少压降和沉积物

工作参数

- 温度范围：-100°F (-73°C) 至 450°F (232°C)
- 最大工作压力下的软管伸缩率：+2% 至 -4%
- 最小爆破压力是软管在73°F (23°C)时最大工作压力的4倍
- 工作压力是基于73°F (23°C)
- 工作压力降低1%每2°F当温度超过212°F时

产品型号

06-STW
06-STB
08-STW
08-STB
12-STW
12-STB
16-STW
16-STB
20Z-STW
20Z-STB
24Z-STW
24Z-STB

801 Push-Lok Plus多功能软管

- 适用介质：空气，水，水乙二醇，油水乳化液，防冻剂，润滑油和石油基液压油。
- 内胶层：合成橡胶
- 增强层：一层纤维编织
- 外胶层：合成橡胶
- 温度范围：-40℃至+100℃
除： 空气：最高+70℃ 水：最高+85℃
- 适用接头：82系列

产品型号

82系列

801-4-XXX-RL
801-6-XXX-RL
801-8-XXX-RL
801-10-XXX-RL
801-12-XXX-RL
801-16-XXX-RL

注：型号中的XXX表示外胶层颜色：XXX﹦ BLK﹦黑色
BLU﹦监色
RED﹦红色
GRN﹦绿色
GRA﹦灰色
WHT﹦白色
YEL﹦黄色

例如：801-4-BLK-RL（黑色外胶层）801-16-XXX-RL仅提供黑色和灰色

PFA管

104, 105, 204, 205系列：英制和公制管

型号信息
示例：104-0188062-NT-100104-0188062-NT-100 – PFA104-0188062-NT-100 – 外径英寸 (3/16”)
104-0188062-NT-100 – 壁厚英寸 (.062”)
104-0188062-NT-100 – 自然色
104-0188062-NT-100 – 散管
104-0188062-NT-100– 包装数量英尺(100’)
PFA管 (104, 105, 204, 205系列)

最大工作压力 (psi)

90100
80706050403020100

工作压力的%

70100130160190220250280310340370400430460490
温度 (°F)

流体连接件微电子行业应用

PFA管

104, 105, 204, 205系列：英制和公制管
104系列 - PFA英制工业壁厚管

产品型号

104-0094031
104-0125031
104-0156031
104-0188031
104-0250031
104-0312031
104-0375031
104-0438031
104-0500031
104-0563031

104系列 - PFA英制厚壁管

104-0188062
104-0250040
104-0250047
104-0250062
104-0312062
104-0375062
104-0438062
104-0500062
104-0625062
104-0750062
104-1000062

204系列 - PFA公制管

产品型号

204-0400100
204-0600100
204-0800100
204-1000100
204-1200100

高纯度PFA管高纯度PFA管

105, 205系列
105系列 - 高纯度PFA英制工业壁厚管

产品型号
105-0125031
105-0188031
105-0250031
105-0375031

105系列 - 高纯度PFA英制厚壁管
105-0250040
105-0250047
105-0250062
105-0375062
105-0500062
105-0750062
105-1000062

205系列 - 高纯度PFA公制管

产品型号
205-0300100
205-0400100
205-0600100
205-0800100
205-1000100
205-1200100

FS系列不锈钢快换

FS系列不锈钢快换

FS系列快换是干式断开快换接头，非常适合在密闭系统中进行化学品和其他流体的输送和分配。FS系列快换采用平齐端面阀芯设计，在断开时无溢流，在连接时不夹气进入系统，从而可以降低环境污染。

特点

- 平齐端面阀，无溢流，也便于清洁
- 316不锈钢材质具有优良的化学品兼容性
- 快插式连接
- 标配氟橡胶密封，也可提供其它密封材料选项

应用包括

- 化学品配送系统
- 化工业
- 食品加工业
- 输送腐蚀性介质

结构材料

- 机加工部件： AISI 316不锈钢
- 弹簧： AISI 316不锈钢
- 锁紧钢珠： 1/4 - 3/8"：320不锈钢；1/2 - 3/4"：316不锈钢；1"：440不锈钢
- 挡圈： 聚四氟乙烯（PTFE）
- 弹性密封 标配氟橡胶密封圈；此外，还有多种密封圈可选。

051015202530350102030405060703/4"
0510152025300246810121416181/4"

FS系列（规格：1/4"，3/8"，1/2"）

*标配氟橡胶密封圈。

请与派克快换接头工厂联系确认是否可提供包含其它选项的FS系列快换接头型号。要选择合适的密封材料，请参考流体介质兼容性表或联系派克快换接头工厂。

密封材料选项

代码

描述

型号举例

后缀 - E5

三元乙丙橡胶（EPR）密封

FS-371-6FP-E5

后缀 - E12

氯丁橡胶密封

FS-371-6FP-E12


FS系列不锈钢快换

FS系列阴接头 - 内螺纹

FS-251-4FP
FS-251-4MP
1/4-18 NPTF
FS-251-6FO
FS-371-6FP
FS-371-8FO
FS-501-8FP
FS-501-10FO
FS-751-12FP
FS-751-12FO
FS-1001-16FP
FS-1001-16FO

FS系列阳接头 - 内螺纹

FS-252-4FP
FS-252-4MP
FS-252-6FO
FS-372-6FP
FS-372-8FO
FS-502-8FP
FS-502-10FO
FS-752-12FP
FS-752-12FO
FS-1002-16FP
FS-1002-16FO

标准的外连接端口配置： FP - 美制锥管内螺纹 MP - 美制锥管外螺纹 FO - 美制直管内螺纹
* 这表示当阳接头与阴接头连接后，阳接头外露部分的尺寸。
FS系列快换接头的防尘塞和防尘帽

尺寸（英寸）
阴接头用防尘塞（橡胶材料）
阳接头用防尘帽（橡胶材料）

FR-25
NR-50
NR-37
FR-501
FR-502
FR-751
FR-752
FR-1001
FR-1002

NSS系列不锈钢快换

NSS系列不锈钢快换

NSS系列快换具有高流速和极好的流量-压降特性，使系统保持优异性能和高效率。NSS系列快换是高科技行业的冷却应用的理想选择，阴接头和阳接头标配316不锈钢材料和三元乙丙橡胶密封圈。

结构设计紧凑，带有导向对准装置，非常适合需要在狭小的空间中安装流体管路的应用场合，可以节省连接时间，避免因屡次连接不上而沮丧。

特点

- 无溢流阀芯设计确保极小的流体损失（溢流量）和极低的空气夹气量。
- 标配不锈钢材质，耐腐蚀。
- 带导向对准装置，可以很轻松地完成快插式连接操作。
- 大流量且和结构紧凑紧凑。
- 标准的外连接端口配置包括SAE直管内螺纹带O型圈密封（ORB）、Push-Lok软管宝塔接头的插管端、A-Lok卡套式端口、隔板式安装式和面板安装式。
- 除了标配的密封材料外，还可提供其它密封材料。

应用

- 冷却管路
- 化学品输送管路
- 高纯度系统
- 实验室设备

技术规格

40035030025020015010050002468103/8" NSS Series3/8" Competitive Coupling3/8" CPI Series051015201/2" CPI系列
3/8" NSS系列带1/2"端口
020406080100
1201401601802001/2" 其它竞争
对手的快换
3/8" NSS系列 VS 3/8" 仪表快换接头
压降 VS 流量
流量（美制加仑/分钟）
压降（PSID）
3/8" NSS系列 VS 1/2" 仪表快换接头
压降 VS 流量
流量（美制加仑/分钟）
压降（PSID）
020406080100
120140160180200051015201/2" CPI系列
1/2" NSS系列
1/2" 其它竞争
对手的快换
40035030025020015010050002468103/8" NSS Series3/8" Competitive Coupling3/8" CPI Series051015201/2" CPI系列
3/8" NSS系列带1/2"端口
020406080100
1201401601802001/2" 其它竞争
对手的快换
3/8" NSS系列 VS 3/8" 仪表快换接头
压降 VS 流量
1/2" NSS系列 VS 1/2" 仪表快换接头
压降 VS 流量
流量（美制加仑/分钟）
流量（美制加仑/分钟）
压降（PSID）
压降（PSID）
3/8" NSS系列 VS 1/2" 仪表快换接头
压降 VS 流量
流量（美制加仑/分钟）
压降（PSID）
020406080100
120140160180200051015201/2" CPI系列
1/2" NSS系列
1/2" 其它竞争
对手的快换
40035030025020015010050002468103/8" NSS Series3/8" Competitive Coupling3/8" CPI Series051015201/2" CPI系列
3/8" NSS系列带1/2"端口
020406080100
1201401601802001/2" 其它竞争
对手的快换
3/8" NSS系列 VS 3/8" 仪表快换接头
压降 VS 流量
1/2" NSS系列 VS 1/2" 仪表快换接头
压降 VS 流量
流量（美制加仑/分钟）
流量（美制加仑/分钟）
压降（PSID）
压降（PSID）
3/8" NSS系列 VS 1/2" 仪表快换接头
压降 VS 流量
流量（美制加仑/分钟）
压降（PSID）

NSS系列不锈钢快换

NSS系列阴接头 - 带内螺纹

NSS-371-6FO
NSS-371-8FO
NSS-501-10FO
NSS-501-12FO

NSS系列阴接头 - 外连接端口为Push-Lok软管宝塔接头的插管端*

NSS-371-6HB
NSS-371-8HB
NSS-501-8HB
NSS-501-12HB

* Push-Lok软管宝塔接头插管端带倒钩的设计可用于装配派克的Push-Lok软管，且不需要管箍。
** 表示快换接头的耦合锁紧末端至快换本体上的六角末端之间的长度，不包括从六角末端至外连接末端之间的长度。
NSS系列阴接头 - 带A-Lok卡套式端口*

NSS-371-6MA
NSS-371-8MA
NSS-501-8MA
NSS-501-12MA

* 表示快换接头的耦合锁紧末端至快换本体上的六角末端之间的长度，不包括从六角末端至外连接末端之间的长度。
NSS系列阴接头 - A-Lok卡套式端口* / 隔板安装

LDW1W2W3
NSS-371-6BMA
NSS-501-8BMA
NSS-501-12BMA

* 表示快换接头的耦合锁紧末端至快换本体上的六角末端之间的长度，不包括从六角末端至外连接末端之间的长度。

NSS系列不锈钢快换

NSS系列阴接头 - A-Lok卡套式端口* / 板式安装

LDW1W2W3

NSS-371-6HMA
NSS-501-8HMA
NSS-501-12HMA

* 表示快换接头的耦合锁紧末端至快换本体上的六角末端之间的长度，不包括从六角末端至外连接末端之间的长度。
NSS系列阳接头 - 带内螺纹

NSS-372-6FO
NSS-372-8FO
NSS-502-10FO
NSS-502-12FO

NSS系列阳接头 - 外连接端口为Push-Lok软管宝塔接头的插管端*

NSS-372-6HB
NSS-372-8HB
NSS-502-8HB
NSS-502-12HB

* Push-Lok软管宝塔接头插管端带倒钩的设计可用于装配派克的Push-Lok软管，且不需要管箍。
** 表示快换接头的耦合锁紧末端至快换本体上的六角末端之间的长度，不包括从六角末端至外连接末端之间的长度。

NSS-371-6HMA-F
NSS-371-6HMA-C
GFTL Fluorocarbon - FKM
NSS-371-6HMA-G
Perfluorolastomer - FFKM
NSS-371-6HMA-P
后缀 L
Fluorosilicone - FVQM
NSS-371-6HMA-L

60系列不锈钢快换 / CPI系列不锈钢快换

60系列不锈钢快换

特点

- 符合ISO 7241-1-B标准要求
- 压紧式锥阀结构
- 可选碳钢、黄铜、303不锈钢、316不锈钢材料
- 黄铜阴接头带双层O形圈，适用于低压及真空应用
- 碳钢阴接头套筒和阳接头本体均经过硬化处理，耐磨损
- 可选带套筒锁型式
- 可选适用于高循环或高冲击压力等重载场合的阳接头型式（HD）

应用举例

- 工业液压设备
- 工程和建筑机械
- 食品及化工行业
- 冷却系统

60系列 - 技术参数

注： 1. 本体材料：黄铜，碳钢，303不锈钢，316不锈钢
2. 密封材料及温度范围： 丁腈橡胶（黄铜、碳钢及303不锈钢的标准密封材料）：-40℃ 至 +120℃；氟橡胶（316不锈钢的标准密封材料）：-25℃ 至 +200℃

CPI系列不锈钢快换

特征

- 操作简单
- 密封可靠
- 可带阀，或者直通
- 锁定机构可靠

P — Ulti-Mate Sleeve (Standard Coupler Only)

材质

SS — 316 Stainless Steel

密封选项

N — Nitrile

Y — Fluorocarbon

W — EPR (Ethylene Propylene)

Z — Neoprene

K — Perfluoroelastomer

类型

C — Coupler

V — Valved Nipple

P — Non-Valved Nipple

本体尺寸

4 — 1/4”

6 — 3/8”

8 — 1/2”

快换接头

连接端形式

F — Female Pipe Thread Z — CPI Tube End
M — Male Pipe Thread ZH — CPI Bulkhead Tube End
A — A-LOK Tube End PL — Push-Lok Hose Barb
AH — A-LOK Bulkhead Tube End

规格尺寸

2 — 1/8
4 — 1/4”
6 — 3/8”
8 — 1/2”


Parker Rectus不锈钢快换产品概览
Parker Rectus不锈钢快换产品概览

单手操作，迷你型工业快换接头，
兼容多种介质，应用广泛。

4-9mm

200

系列

15bar

-20℃ ~ +100℃

316L

单手操作，人体工学设计的滑套，
优化尺寸，低的插拔力，极低的泄
漏率。

5.0mm

303

系列

35bar

-40℃ ~ +150℃

316L

单手操作，符合ISO 6150 C，特别适
合分析应用领域，有带焊接连接的
类型。

5.0mm

21

系列

35bar

-40℃ ~ +316℃

303+316L

单手操作，迷你工业接头，适用于
气体，液体和腐蚀性介质。流量性
能好。

7.2mm

26

系列

35bar

-40℃ ~ +200℃

303

单手操作，303不锈钢制成的
Euro-coupling，有Ultraflo版本，大
流量。

7.8mm

25

系列

35bar

-40℃ ~ +316℃

303+316L

单手操作，3/8到1/2规格，
Euro-industrial外形，Ultarflo技术，
流量性能好，适用于液体和腐蚀性
介质。

10.0mm

27

系列

35bar

-40℃ ~ +316℃

303+316L

单手操作，1/2尺寸，Euro-industial
外形，结构坚固。

4.3-20mm

70

系列

100bar

~

250bar

-20℃ ~ +200℃

303+316L

双手操作，符合ISO 7241-1 B，液体
应用，流量大，一体式设计。


LF3800不锈钢快插接头

LF3800不锈钢快插接头

部件材质
密封：氟橡胶
本体：不锈钢316L
螺纹：不锈钢316L
夹爪：不锈钢
316L (LF 3800)
防护垫圈：不锈钢316L
法规
ISO 14743气动热塑管类快插式接头
DI：97/23/EC (PED)
DI：2002/95/EC (RoHS),
2011/65/ECDI：94/9/EC (ATEX)
RG：1907/2006 (REACH)
UL94 V-0：密封
RG：21CFR (FDA)
RG：1935/2004/ECUSDA NSF H1：油脂
所有材质均不含硅
产品优势

对腐蚀性环境抵抗力强

- LF 3800：非常适合传输腐蚀性流体
- 符合卫生要求的外形设计可有效减少杂质残留
- 便于现场清洁
- 可靠的卡爪技术

广泛的应用

- 非常适合长期接触食品的应用
- 适合频繁消毒的应用场合
- 是含盐环境和室外应用的理想选择
- 可防止工业清洁剂和洗涤剂的腐蚀
- 可与软管和槽型不锈钢管连接
- 一个接头适合多种应用：优化库存管理

可靠和安全

- 全金属产品可适用于几乎所有种类的流体
- 全流量，压降小
- 可防止锤击、机械冲击和脉冲效应
- 手动快速连接和拆卸，无需使用任何工具
- 保证质量和可追溯性的日期代码
- IP 51穿板式接头：全面保护，防止食品区和非食品区受污染

直接头
3805BSPT3805NPT3801BSPP/公制
3821BSPT3821NPT3831BSPP/公制
3800
直接头 - 英制
3805NPT3821NPT
直角接头 - 英制
3889NPT
直角接头
3809BSPT3809NPT3899BSPP/公制
3889
BSPT3889NPT3879
BSPPT型接头
3803
BSPT3803NPT3893
BSPP/公制
3808BSPT3808NPT3898BSPP/公制
螺纹接头
管对管接头
直接头
3806
直角接头
3802
直角接头 - 英制
3802
T型接头
3804
T型接头 - 英制
3804
直接头 - 英制
3806
3866
转接头
3826
堵头
快插式接头和附件
3800 7006053000 70
附件
直接头
3816
直接头 - 英制
3816
穿板式接头

Liquifit不锈钢快速接头

Liquifit不锈钢快速接头

派克LIQUIfit接头针对低压液体传输应用扩充的带金属接头的产品。

这类接头连接可靠，外形尺寸紧凑，并且外形坚固。

产品优势

前沿的技术理念

- 外形紧凑
- 易于清洗
- 全流量设计
- 可与预加工的金属管连接

应用

- 工业流体传输
- 食品饮料行业
- 惰性气体传输
- 冷却系统

优化的设计性能

- 各种常见外形
- 使用寿命长

高性能原料

- 生物基的尼龙材料
- 不含双酚A，符合法规要求

技术规格

兼容流体

水，饮料，工业流体

工作压力

真空-16bar

工作温度

10℃~+120℃ 最高可到12bar，外径4mm、6mm

和8mm产品

-10°C ~ +95°C 其他规格尺寸

元件材质
法规
DI: 2002/95/EC (RoHS), 2011/65/ECRG: 1935/2004/ECFDA: 21 CFRKTW (仅不锈钢)
W270 (仅不锈钢)
所有材质均不含硅
密封：EPDM
卡爪：不锈钢
释放环：工程塑料
接头本体：
生物基的尼龙
转接头：316L不锈钢
拧紧力矩 (BSPP)

螺纹

M5X0.8

G1/8

G1/4

G3/8

G1/2

daN.m

0.16

0.8

1.2

3

3.5


埋入式接头

埋入式接头

派克开发的这种埋入式接头，密封圈和其他部件集成为一体式接
头，无需螺纹，压入埋入孔中即可完成安装。这种一体化紧凑型
埋入式接头可实现自动化安装并提升系统的质量稳定性。

产品特性

- 接头在压进埋入孔的过程中具有自我校准功能
- 快插式连接
- 可设计进行自动化安装
- 符合NSF规范

应用市场

- 工业设备
- 气动系统
- 水过滤系统
- 半导体
- 生命科学
- 自动化

适用流体

- 空气
- 水
- 饮料贩卖机
- 包装设备
- 贴标机

技术特性

工作压力

工作温度

LIQUIfit

15bar

+90℃

TrueSeal

10bar

+80℃

Carstick+ EPDM

10bar

+120℃

Carstick+FKM

10bar

+140℃

安装过程

安装工具：如需了解安装工具详细信息，
请联系派克公司。
1. 接头在压入埋入孔的过程中自我校准。

2. 密封挡圈释放开，密封圈固定，接头安装到位。

3. 插入软管。


LIQUfit埋入式接头 / TrueSeal?埋入式接头

LIQUfit埋入式接头

6300 LIQUIfit英制埋入式接头

产品编号

6300 56 00
6300 60 00
6300 62 00

每管包装数量50个

也可提供5/32” (4mm)和5/16” (8mm)的规格
6300 LIQUIfit公制埋入式接头

产品编号

6300 04 00
6300 06 00
6300 08 00
6300 10 00
6300 12 00

每管包装数量50个

6300 Carstick+ Cartridge EPDM

产品编号

6300 04 01 24
6300 06 01 24

每管包装数量50个

6300 Carstick+ Cartridge FKM

产品编号
6300 04 01 26
6300 06 01 26

每管包装数量50个
TrueSeal?埋入式接头
TSC - 分体式埋入式接头

产品型号
EPDM密封
ATSC4-MG
ATSC6-MG

派克汉尼汾在中国的联系方式
23-03-A FCC-CH-22P-SEMI
