Parker派克液压软管Parker hose

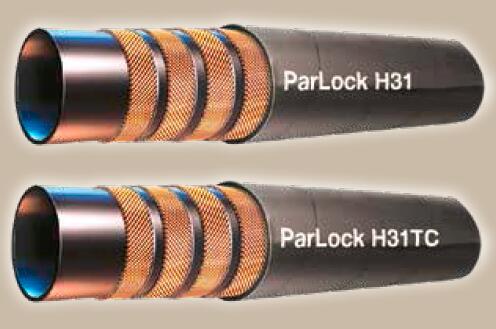

高压ParLock多螺旋软管ISO 3862-DIN EN 856 4SP型-H31-H31TC-H31ST
High-Pressure ParLock Multispiral Hoses ISO 3862 - DIN EN 856 Type 4SP - H31 - H31TC - H31ST
Parker派克流体连接件Parker fluid connectors

派克的ParLock Multispiral软管H31,H31TC和H31ST是采用ParLock Interlock技术开发的,其工作压力高达50.0 MPa。该软管系列为极端动态压力应用提供了出色的解决方案。Parker's ParLock Multispiral Hoses H31, H31TC and H31ST are developed with the ParLock Interlock technology and for a working pressure of up to 50,0 MPa. This hose range offer an excellent solution for extremely dynamic pressure applications.



高压ParLock多螺旋软管ISO 3862-DIN EN 856 4SP型-H31-H31TC-H31ST



构成材料:
内胶层:合成橡胶
增强层:4层高强度钢丝缠绕增强层
外胶层:合成橡胶
适用介质:
石油基液压油及水乙二醇基流体,润滑油,空气和水。用于压力在1,7MPa以上压缩气体场合,软管应先针刺。
温度范围:
-40°C至+100°C,除:空气:+70°C;水:+85°C
适用接头:
VS系列(-4 ~ -8),V4系列(-10 ~ -16)
优势与优点:
剥胶技术
耐磨外胶层
MSHA认证



派克高压ParLock多层缠绕管H31, H31TC,以及H31ST采用联锁技术,是用于具有严苛动态压力,压力波动和峰值应用的选择。该系列供货包括ParLock软管,接头和装配设备以及派克的扣压指导。 ParLock设计由德国事故预防和保险协会(Berufsgenossenschaft)批准,符合EN 201标准(批准用于注塑机应用)。

市场:
- 工业液压
- 行走机械
- 物料搬运
- 石油和天然气

特点/优点:
- 软管和与派克批准的匹配接头系统与联锁技术实现安全连接
使交付给客户的高质量产品使用寿命长。
- 超过ISO 3862 - EN 856 4SH标准要求
- H31TC使用耐磨外胶层(TC)。相较于普通外胶层,耐磨外胶层能够高达80倍耐磨性能。
- H31ST使用超耐磨外胶层,相较于普通外胶层,甚至超过450倍耐磨性能表现。
- 能够为ParLock多层缠绕管提供完整供货范围的ParLock接头
进行更简单,更快以及更安全的总成连接。
- 派克高压的ParLock 剥胶型软管提供了完整系列的ParLock
连接接头,以实现软管增强层与套筒甚至接头芯的金属到金属的连接。
(外部或外部加内部剥胶),可提供碳钢和不锈钢形式。

应用:
- 静液压传动装置(联合收割机,大型拖拉机,挖掘机)
- 振动锤
- 大型注塑机
- 盾构机
- 林业机械
- 大型物料搬运机械(集装箱搬运)
- 挖掘机
- 石油和天然气的防喷器

派克高压ParLock多层缠绕管H31, H31TC,以及H31ST与派克高压扣压接头配合连接接头为:VS(需剥外胶层),尺寸范围从 -4 至 -8 , V4(需剥内胶层以及外胶层)尺寸范围从 -10 至 -16。



性能特点
应用:
Various, Hydraulic
符合规格:
超过ISO 3862型号 4SP - EN 856 型号 4SP
管件类型:
合成橡胶
软管加固材料和结构:
四层高强度碳钢钢丝缠绕
盖材料:
合成橡胶,具有特殊聚乙烯涂层的合成橡胶,高耐磨MSHA认证合成橡胶
低运行温度:
-40 °C
-40 °F
重量:
0,73 至 2,31 kg
0.73 - 2.31 kg/m
0.49 - 1.55 lb/ft
高运行温度:
100 °C
-212 °F
(Air) 70 °C
(Water) 85 °C
爆破压力:
124 至 200 MPa
18000 至 29000 psi
介质:
Hydraulic Fluids, Air, Water
兼容配件:
ParLock VS/V4 系列接头
额定软管内径:
DN6 - 25
软管内径:
3/4 to 2 inch
19.1 - 50.8 mm
软管内径(尺寸):
-4 to -16
软管外径:
17.8 至 39.7 mm
运行压力:
31 - 50 MPa
4500 至 7250 psi
310 - 500 bar
弯曲半径:
4.75 - 13 inch

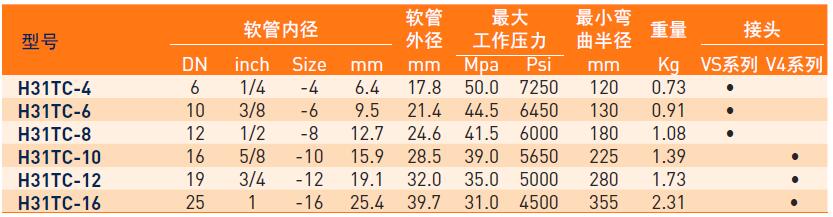

H31TC - 超过ISO 3862 4SP, EN 856 4SP





Part
Hose I.D. (size)
Hose Cover Type
H31-10
-10
Standard
H31-12
-12
Standard
H31-16
-16
Standard
H31-4
-4
Standard
H31-6
-6
Standard
H31-8
-8
Standard
H31ST-10
-10
Super Tough Cover
H31ST-12
-12
Super Tough Cover
H31ST-16
-16
Super Tough Cover
H31ST-4
-4
Super Tough Cover
H31ST-6
-6
Super Tough Cover
H31ST-8
-8
Super Tough Cover
H31TC-10
-10
Tough Cover
H31TC-12
-12
Tough Cover
H31TC-16
-16
Tough Cover
H31TC-4
-4
Tough Cover
H31TC-6
-6
Tough Cover
H31TC-8
-8
Tough Cover
