Parker派克液压软管Parker hose

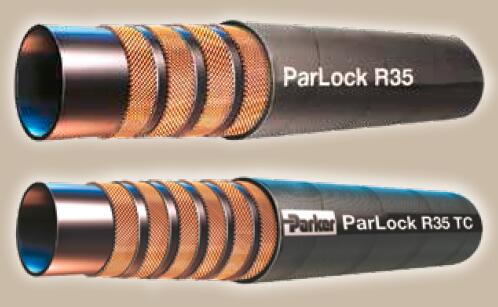

高压ParLock多螺旋软管-超过ISO 3862 R13类型-R35TC / RS35TC
High Pressure ParLock Multispiral Hose - Exceeds ISO 3862 Type R13 - R35TC/RS35TC
Parker派克流体连接件Parker fluid connectors
派克的ParLock多螺旋软管R35，R35TC和RS35TC是采用ParLock Interlock技术开发的，工作压力高达35.0 MPa。该软管系列为极端动态压力应用提供了出色的解决方案。Parker's ParLock Multispiral Hose R35, R35TC and RS35TC has been developed with the ParLock Interlock technology and for a working pressure of up to 35,0 MPa. This hose range offer an excellent solution for extremely dynamic pressure applications.
高压ParLock多螺旋软管-超过ISO 3862 R13类型-R35TC / RS35TC
构成材料： |
内胶层：合成橡胶
增强层：4层或六层高强度钢丝缠绕增强层
外胶层：合成橡胶 |
适用介质： |
石油基液压油及水乙二醇基流体，润滑油，空气和水。用于压力在1,7MPa以上压缩气体场合，软管应先针刺。 |
温度范围： |
-40°C至+125°C，除：空气：+70°C；水：+85°C |
适用接头： |
V4系列(-12 ~ -20)，V6系列(-24 ~ -32) |
优势与优点： |
剥胶技术
耐磨外胶层
MSHA认证 |
派克高压ParLock多层缠绕R35、R35TC和RS35TC系列软管，采用互锁技术设计开发，其规格尺寸均设计为35.0 MPa的恒定工作压力，是那些动态压力、压力冲击和峰值压力应用场合的理想产品。其涉及范围包括派克公司的ParLock软管，相应系列软管接头和包括派克软管扣压设备在内的总成加工设备。ParLock系列软管的设计经过德国事故预防与保险协会的认证和批准(Berufsgenossenschaft)，符合EN201标准要求(符合于注塑成型机应用)。
市场:
- 工业
- 工程机械
- 原料处理
- 油气
特性/优点:
- 采用互锁技术设计开发的ParLock软管和接头的匹配，保障了软管总成连接的安全和被肯定，同时高质量和安全的软管总成也有效地大大延长了用户终端产品的服务寿命。
- 超过ISO 3862 – EN 856 R13型标准要求-派克技术
- R35TC和RS35TC软管的外胶层表面具有很高的耐磨能力且通过MSHA认证。其TC耐磨外胶层表面的耐磨能力不低于标准橡胶软管表面耐磨能力的80倍。
- 如果环境使用温度不超过+70度C且经常检查巡视的话，该系列软管可以临时地浸入矿物油中使用。
- 全系列的ParLock软管接头与全系列ParLock多层钢丝缠绕软管匹配，能简单高效地加工出安全性高的软管总成。
- 派克高压ParLock全系列剥胶软管与全系列ParLock软管接头兼容匹配，保障了全套的金属对金属连接。在该连接形式中，软管通过套筒或者芯子匹配扣压（软管可能需要剥除外胶或者內胶）。软管接头材料既可以是碳钢也可以是不锈钢材料。
应用:
- 一般高压液压应用
- 液压传动(联合收割机，大型拖拉机，挖掘机)
- 振动打桩机
- 大型注塑成型机
- 隧道设备
- 林业机械
- 大型原料处理机械(集装箱装卸)
- 挖掘机
- 油气行业的防井喷系统
派克高压ParLock多层缠绕R35、R35TC 和 RS35TC软管，能与之匹配扣压的派克Parkrimp 高压软管接头系列为：V4系列(内外胶均需剥除)适合于 -12,-16,-20；V6系列(内外胶均需剥除)适合于从 -24 到 -48。
|
性能特点 |
应用： |
Various, Hydraulic |
min.运行温度： |
-40 °C
-40 °F |
符合规格： |
超过 ISO 3862 R15 型标准要求-派克技术 |
管件类型： |
合成橡胶 |
软管加固材料和结构： |
四层或六层高强度钢丝缠绕 |
盖材料： |
合成橡胶，耐磨 MSHA 认证合成橡胶 |
重量： |
1,5 至 10,0 kg
1.5 - 10.0 kg/m
1.01 - 6.73 lb/ft |
爆破压力： |
124 至 200 MPa
18000 至 29000 psi |
介质： |
Hydraulic Fluids, Air, Water |
兼容配件： |
ParLock VS/V4 系列接头 |
额定软管内径： |
19 - 76 mm |
软管内径： |
3/4 to 3 inch
19.1 - 76.2 mm |
软管内径（尺寸）： |
-12 to -48 |
软管外径： |
32.0 至 96.0 mm |
运行压力： |
35,0, Static
21,0 Dynamic MPa
5000, Static
3040 Dynamic psi
350 Static
/>210 Dynamic bar |
弯曲半径： |
220 - 900 mm
8.5 - 35.5 inch |
爆破压力： |
88 至 140 MPa
12750 至 20000 psi |

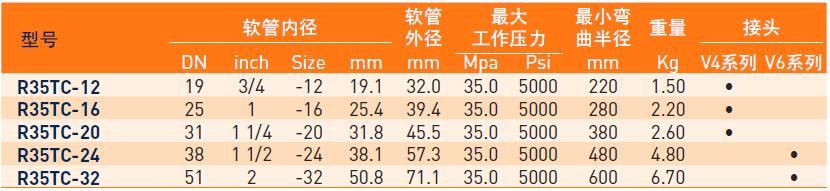

R35TC - 超过ISO 3862 R13
| Part |
Hose I.D. (size) |
Hose Cover Type |
| R35-12 |
-12 |
Standard |
| R35-16 |
-16 |
Standard |
| R35-20 |
-20 |
Standard |
| R35-24 |
-24 |
Standard |
| R35-32 |
-32 |
Standard |
| R35TC-12 |
-12 |
Tough Cover |
| R35TC-16 |
-16 |
Tough Cover |
| R35TC-20 |
-20 |
Tough Cover |
| R35TC-24 |
-24 |
Tough Cover |
| R35TC-32 |
-32 |
Tough Cover |
| R35TC-40 |
-40 |
Tough Cover |
| RS35TC-48 |
-48 |
Tough Cover |
|
