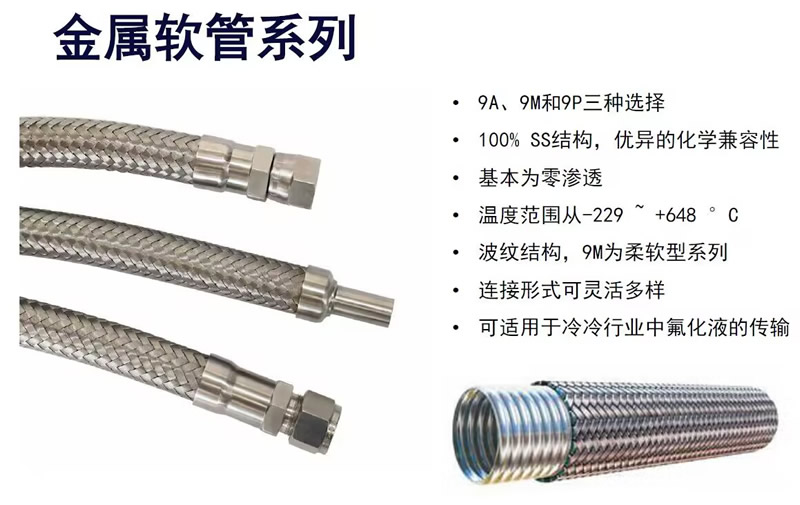

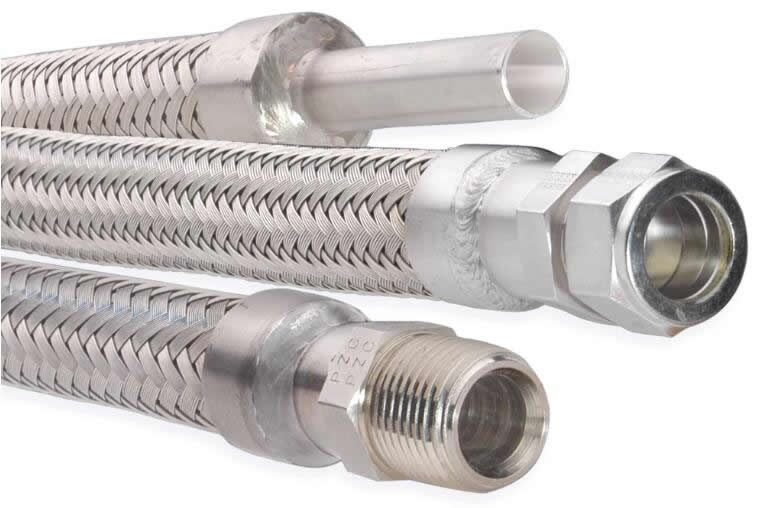

Parker派克金属软管总成 软管类型: 9A, 9M,9H系列


对于化学品输送或严苛温度工况,无论液体介质还是气体,金属管总成为这样苛刻应用而开发设计。金属管总成有优越的耐化学品能力,防火安全和无渗透性,这些彰显了金属管总成的产品性能。 派克金展软管总成，为那些通过严苛工作温度的极端化学品，或者具强腐蚀性的介质或气体的应用而开发设计。派克工厂焊接，提供给客派克金属软管点成，为那些通过一奇 作温度的极说化学品，或者具强露评性的个质或气体的应用而开发资计。派点了广但接，提供给户可直接安装，派克的金属管能提供无泄漏、耐全真空的解决方案，这一切都是因为金属管具有优异的耐化学品能力、耐火安全和几乎无渗透性，这些都彰显了金属管产品卓越的性能。派克金属管有三种形式:9A -标准型、9M-超柔性和9H-高乐型。

9A和9M金属管产品芯管采用液压成形的不锈钢波纹结构。液压成形，利用高压水作用形成波纹结构，将金属中的剩余应力降低到很低并能在整根软管的长度上始终保持恒定的壁厚。
考虑到在高温全真空应用情况下软管能保持正常的工作能力而不变形，而其它类型的软管都会因为受负压而发生变形甚至坍塌，派克公司的金属管总成却在广泛的类似应用中，比如化学品输送、腐蚀溶液和蒸汽管路、柴油发动机排放以及更多的使用环境中却能独领风骚。

市场
流体处理
·交通运输
·纸浆和造纸
电)
·化工/石油化工

特性/优点:
优异的化学品兼容能力可成功地进行化学品输送
高达+1200°F的工作温度中也能正常工作液压成形工艺实现产品统一的整厚，使得在挠曲过程中应力的均匀分布以防剩余应力的集中耐全真空能力-在全真空的应用状态下保持软管本身原始的形状，而其它类型软管则会发生变形甚至坍塌消防安全-即使工作温度高达+1200,也能保持软管的初始状态，以实现高温环境中操作的成功和安全无泄漏的焊接连接接头

应用:
磨损和过度弯曲-可以作为钢丝或其它软管的保护层以阻止磨损或过度弯曲等问题的发生
·化学品传输
空压机& AC排放
热油和润滑管路
轻油、气体和化学品的装载/卸载
石油化工
燃气轮机燃烧罐上燃油分配管中燃油管路的连接
泵的连接
纸浆 & 造纸
溶液和蒸汽管路
技术参数
芯管:9A-300系列不锈钢，环形截面
9M- 300系列不锈钢，环形截面
9H-316不锈钢，螺旋截面
增强层:9A-300系列不锈钢编织:0,1或2层9M-300系列不锈钢编织:0,1或2层
9H-304不锈钢编织:1或2层
尺寸从1/4”I.D.到12”1.D.(超过2”I.D.的产品，请联系Parfilex客服)关于订货信息，请参考4690样本上”如何构造Parflex金属管总成型号”部分

技术规格
符合规格:
软管外径: 0.41 - 12.8 inch, 10 - 325 mm
最高运行温度: 1200F 648C
最小弯曲半径: 3-3/4 - 13 inch, 94 - 330 mm
介质: chemical Fluids, HydraulicFluids, Lubricants, IndustriaFluids, Steam, Water
盖颜色:
软管内管材料: Please contact ParflexDivision with questions regarding available materials.
软管加固材料:
软管类型: 9A, 9M,9H

适用于具有极端化学和温度的应用。派克 9A、9M 和 9P 在工厂焊接并准备安装。Parflex金属软管总成是无泄漏的全真空软管，内径可达12英寸，具体取决于样式。For applications with chemical and temperature extremes. Parker 9A, 9M and 9P are factory welded and ready to install. Parflex metal hose assemblies are leak-free, full vacuum hoses available in sizes up to 12" I.D. depending on style.

软管内径: 1/4 - 12 inch, 6 - 304 mm
最大运行压力: 14 -6, 000 psi, 0.9 -414 MPa,90 - 4140 bar
最低运行温度: -380F-228C
兼容配件:
应用: chemical TransferTransportation, Hydraulic.Manufacturing /' Industrialoilfield, Processing.Agriculture
重量: 0.06 to 13 kg/m, 0.04 to 8.8b/ft
盖材料:
尺寸: 1/4-6
注意: Parflex offers an unlimitednumber of metal hoseassembly configurationsPlease refer to the HoseAssembly Nomenclaturepages 10 and 11 of Catalog4690
 to build a hose assemblypart number based onavailable hoseconstructions/sizes and fittingconfigurations/materials.
