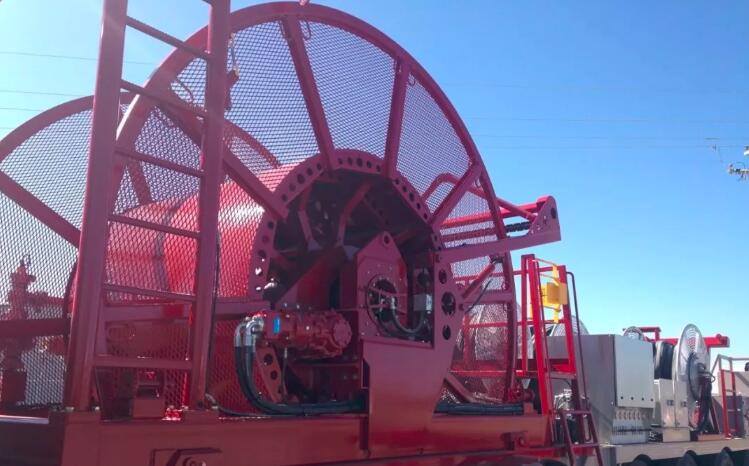

连续油管设备讲解——油管滚筒







油管滚筒是连续油管设备的核心部件之一,主要用于缠绕连续油管。一套完整的油管滚筒系统是由十个模块组成,分别为滚筒体总成模块、支撑底座总成模块、高压管汇总成模块、轴系总成模块、传动系统总成模块、导向器总成模块、计数器总成模块、排管臂总成模块、吊架总成模块、维修梯总成模块。

衡量油管滚筒的参数主要有两项,一项是缠绕连续油管的尺寸,另一项是缠绕油管的容量,比如型号为2"-5500m油管滚筒,含义就是2"的油管可以缠绕5500m长,滚筒的实际容量是要略大于标注容量的。

连续油管滚筒的主要尺寸有三个,分别是内径、外径和内宽,外径和内宽主要考虑运输要求,设备总尺寸不能超高或者超宽。滚筒内径则需要根据所缠油管的尺寸来计算,一般都是选取油管外径的整数倍数。有的客户只有一套设备但是却有两盘以上的油管,不同管径油管在缠管时一定要注意,当油管直径大于原设备所带油管直径时,需要先经过计算,否则会过度弯曲油管造成油管损伤。





马达加减速机

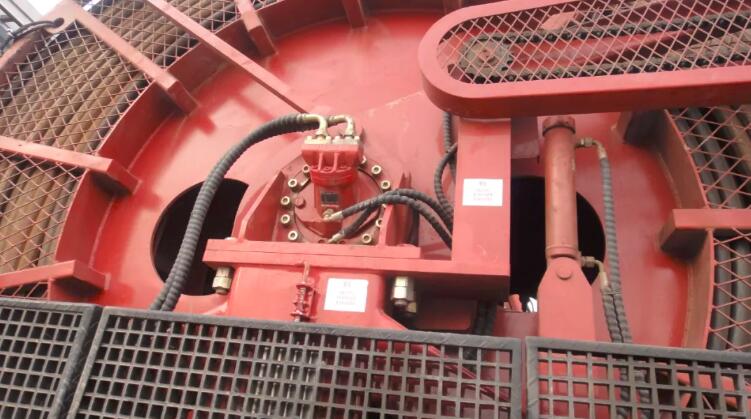

油管滚筒的驱动方式可以分为三种,第一种是马达加减速机驱动方式,减速机可以选择直角减速机也可以选择直线减速机,应用场景不同。第二种是马达加减速齿轮传动,第三种是马达加减速链条传动。随着设备制造的不断发展,现阶段的设备主要是马达加减速机直驱为主。



马达加减速链条

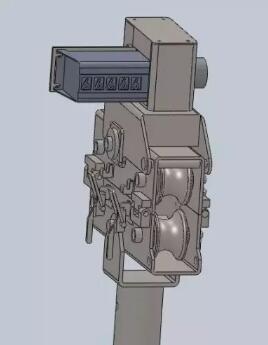

为了使油管可以有序的从滚筒缠出或者缠入,在排管臂总成上安装有排管丝杠和油管计数器,油管滚筒上安装的机械计数器会产生一定的误差,在设备使用之前要先进行校准,计数器滚轮也需要定时更换。







高压旋转接头是油管滚筒的重要组成部件,在实际设备使用过程中要严格按照厂家使用说明书进行保养,高压旋转接头密封包属于常用备件之一,要有一定的库存量。
