UHP PTFE 氟聚合物单向阀（最大 1-1/2 英寸）– CV-1 系列单向阀

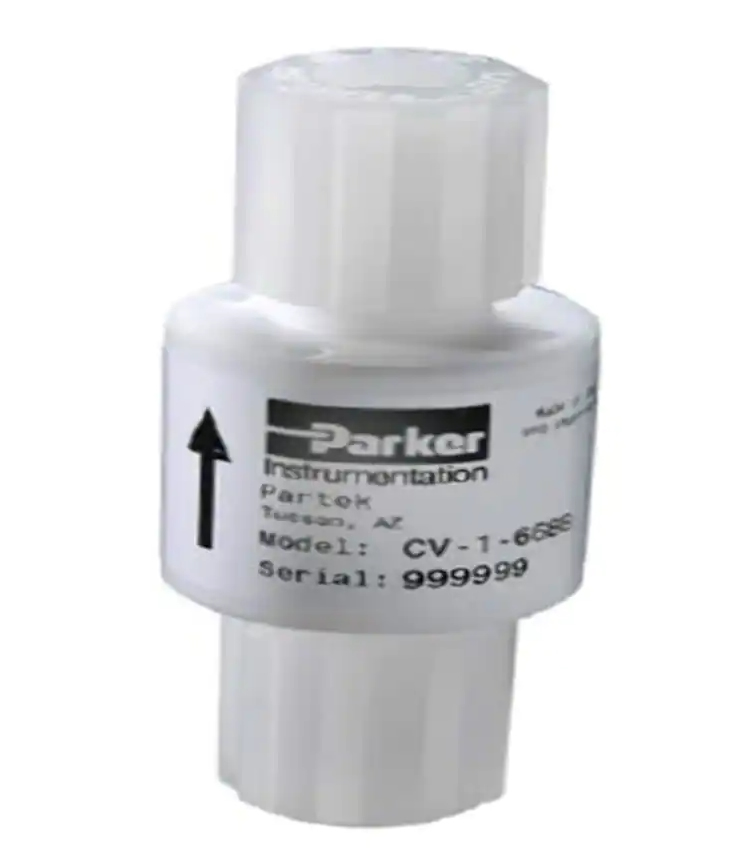

CV-1系列聚四氟乙烯单向阀PTFE Check Valve - CV-1 Series

CV-1四氟单向阀是为高纯度半导体应用中使用，也非常适合超纯水和腐蚀性化学物质或气体中的应用。派克PARKER CV-1系列四氟单向阀是专为高纯度半导体应用中使用，也非常适合超纯水和侵蚀性的化学或天然气的应用，设计采用加工聚四氟乙烯部件提供卓越的耐化学性和纯度且不需要O型圈密封。加工聚四氟乙烯弹簧允许低破裂压力的操作和重新密封的最小回压。密封表面抛光。舌槽外部密封。加工聚四氟乙烯弹簧。许多高端配置可包括扩口。可在两端任意配置。CV-1 系列单向阀有一个机加工的 PTFE 弹簧，允许低开启压力操作和最小的重新密封背压。它具有出色的耐腐蚀性，专为超高纯度应用而设计。

CV-1 系列是一种含氟聚合物单向阀，尺寸范围为 1/8 到 1-1/2 英寸。它采用机加工的 PTFE 弹簧，可实现极低的开启压力 (0.25 psig) 和最小的重新密封背压。阀体由机加工的 PTFE 制成，具有高循环寿命和卓越的耐腐蚀性，无需 O 形圈进行密封。该单向阀非常适合用于超高纯度 (UHP) 和腐蚀性化学应用，包括半导体制造操作中的混合系统和湿式工作台。

根据客户要求，CV-1 系列可配备各种端部配置，包括 Parflare 和 Pargrip 管接头。这些配件减少了组装和安装时间，同时确保了在清洁度至关重要的应用中的密封性能。该阀门的紧凑设计减少了安装要求，使其在空间有限的设施区域中具有优势。

CV-1 系列单向阀的舌槽外部密封确保了阀体的可靠密封。这与内部抛光表面相结合，可在高达 120 psig 的工作压力下最大限度地减少颗粒截留并完全隔离腐蚀性过程介质。取消 O 形圈使 CV-1 系列能够与各种高腐蚀性过程流体兼容。

市场：
- 半导体
- 分析实验室
- 制药
- 生物制药
- 航空航天
- 工业
- Semiconductor
- Analytical Laboratory
- Pharmaceutical
- BioPharm
- Aerospace
- Industrial

特性和优势：
- 机加工的 PTFE 弹簧允许极低的开启压力（0.25 psig）和最小的重新密封背压（背检密封压力为 5 psig）
- PTFE 组件提供高循环寿命和卓越的耐腐蚀性，无需 O 形圈进行密封，从而消除了兼容性问题
- 从真空到 120 psig 的全功能
- 尺寸范围为 1/8 到 1-1/4 英寸
- 可以安装具有多种端部配置，包括 Parflare 和 Pargrip 管接头
- 多种可用的阀体样式在工作温度范围方面提供了灵活性

应用：
- 腐蚀性和特殊化学品、酸、碱和浆液
- 半导体工具连接
- 湿工作台
- 混合系统
- Corrosive and specialty chemicals, acids, bases, and slurries
- Semiconductor tools hook-ups
- Wet benches
- Blending systems

性能特点

材质：聚四氟乙烯、PFA、PVDF、ETFE
开启压力：0.017 - 0.052 巴 0.25 - 0.75 磅/平方英寸
返回检查密封压力：5 磅/平方英寸 0.35 巴
压力等级：27" Hg 真空 (913 mbar) - 120 psig (8.3 bar)
最高环境温度：100℃ 212°F
最低环境温度：32℃ 0°F
最高流体温度：130℃ 266°F
最低流体温度0℃
32°F

CV-1 PTFE Check Valve is designed for use in high purity semiconductor applications, and is also ideally suited for ultra-pure water and aggressive chemical or gas applications. CV-1 Series is a fluoropolymer check valve that comes available in sizes ranging from 1/8 to 1-1/2 inch. It features a machined PTFE spring that allows for extremely low cracking pressure operation (0.25 psig) and minimal back pressure for resealing. The body of the valve is made from machined PTFE, affording it high cycle life and superior corrosion resistance without requiring o-rings for sealing. The check valve is ideally suited for use in ultra-high purity (UHP) and aggressive chemical applications, including blending systems and wet benches in semiconductor manufacturing operations.

Depending on customer requirements, the CV-1 Series can be fitted with a variety of end configurations, including Parflare and Pargrip tube fittings. The fittings reduce assembly and installation time, while ensuring a leak-tight seal for performance in applications where cleanliness is critical. The valve’s compact design reduces requirements for mounting, making it advantageous in areas of facilities where space is limited.

The CV-1 Series check valve’s tongue and groove external seal ensures a positive body seal. This, coupled with internally polished surfaces, results in minimal particle entrapment and complete isolation of corrosive process media at working pressures up to 120 psig. Elimination of o-rings enables the CV-1 Series to be compatible with a wide range of highly corrosive process fluids.

CV-1 系列单向阀型号：
CV-1-1122
CV-1-1144
CV-1-1166
CV-1-1188
CV-1-111616
CV-1-2222
CV-1-2244
CV-1-2266
CV-1-2288
CV-1-6644
CV-1-6688
CV-1-6666
CV-1-661212
CV-1-661616
