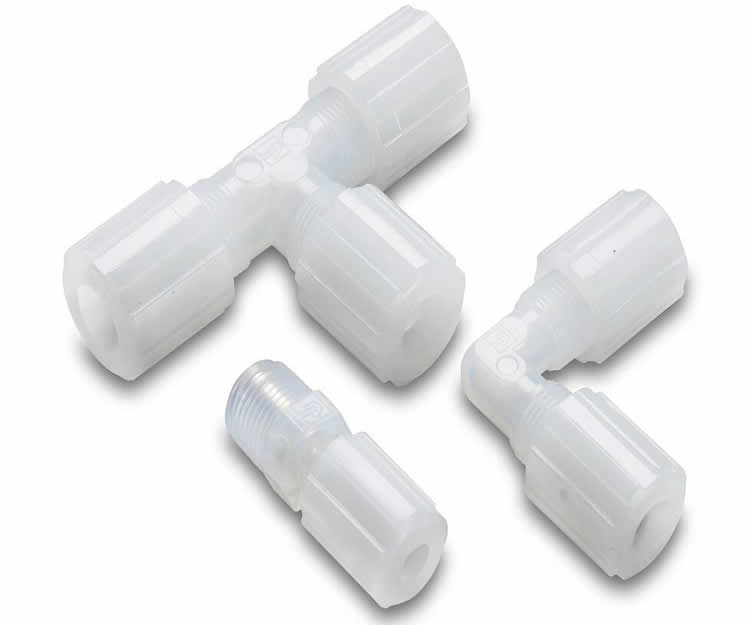

UHP PFA Tube Fittings (sizes up to 1 inch) – Parflare Series
UHP PFA 管接头(最大尺寸 1 英寸)- Parflare 系列管接头



Parflare PFA 管件提供密封连接,死体积最小,非常适合用于超高纯度 (UHP) 半导体制造和/或腐蚀性化学应用。尺寸从 1/4 到 1 英寸不等。Parflare PFA 管件提供密封连接,死体积最小,非常适合用于超高纯度 (UHP) 半导体制造和/或腐蚀性化学应用。尺寸从 1/4 到 1 英寸不等。Parflare 系列 PFA 管件设计用于超高纯度 (UHP) 和/或腐蚀性化学品处理系统,包括半导体晶圆厂管道运行和工具连接。接头设计产生具有最小死体积的密封连接,可用于侧载和振动应用。

Parflare PFA Tube Fittings Parflare 系列管接头由半导体级材料制成,以确保在工艺清洁度至关重要的操作中的性能和可靠性。接头主体由高纯度 PFA 制成,从而最大限度地减少表面颗粒、总有机碳 (TOC) 和阴离子的产生。

配件有多种尺寸(1/4 英寸到 1 英寸)和配置,以满足客户系统的独特要求。许多配置都配备了 Redi-flare 端接,可节省空间,使其在狭窄区域(例如阀歧管盒 (VMB))具有优势。Parflare 系列管接头的精确设计还便于组装,从而减少安装时间并确保密封密封,从而在要求苛刻的 UHP 应用中最大限度地减少停机时间。

通过使用外部热源和 PTFE 心轴(MFT 手动扩口工具)的加热扩口工艺或使用派克可选的 FG 系列电子扩口枪来实现连接。

对于 UHP PFA Tube Fusion Bond 接头,请参见 Parker Tubebond 系列接头。



UHP PFA Tube Fittings (sizes up to 1 inch) – Parflare Series
UHP PFA 管接头(最大尺寸 1 英寸)- Parflare 系列管接头

市场:
- 半导体
- 分析实验室
- 制药
- 生物制药
- 航空航天
- 工业
- Semiconductor
- Analytical Laboratory
- Pharmaceutical
- BioPharm
- Aerospace
- Industrial

特性/优势:
- 提供比传统螺纹接头更高的泄漏完整性
- 可用于侧载和振动应用
- 提供多种尺寸(1/4 英寸到 1 英寸)英寸)和配置
- PVDF 螺母是标准配置,但可以为特定应用提供 PFA 或钛酸盐填充的 PFA 螺母
- Redi-flare 端接节省空间并缩短装配时间
- 最高工作温度:PVDF 螺母 - 最高 212°F (100°C); PFA 螺母 - 最高 266°F (130°C);HT 螺母组件:> 266°F (130°C)
- 压力范围信息

应用:
- 腐蚀性和特殊化学品、酸、碱和浆液
- 半导体工具
- 工具连接件
- 阀歧管箱 (VMB)
- CMP/浆液系统
- Corrosive and specialty chemicals, acids, bases, and slurries
- Semiconductor Tools
- Tool Hook-ups
- Valve Manifold Boxes (VMB)
- CMP/Slurry systems

PERFORMANCE CHARACTERISTICS

FITTING TYPEFlared
WETTED MATERIALPFA
NON-WETTED MATERIALPFA, Titanate, PVDF
PRESSURE RATING125 psig (8.6 bar)

Parflare PFA Tube Fittings provide a leak tight connection with minimal dead volume and are ideally suited for use in ultra-high purity (UHP) semiconductor manufacturing and/or corrosive chemical applications. Available in sizes from 1/4 to 1 inch.
