Parker派克液压软管Parker hose
低压Parkrimp耐弯曲软管2TE-EN 854-681-681DB
Low Pressure Parkrimp No-Skive Hoses 2TE - EN 854 - 681 - 681DB
Parker派克流体连接件Parker fluid connectors
符合EN 854 2TE的Parker低压Parkrimp耐滑软管681和681DB，具有耐滑软管构造，是温度范围为+ 100°C的常规低压液压应用的范围。Parker's Low Pressure Parkrimp No-Skive hose 681 and 681DB according to EN 854 2TE with No-Skive hose construction is the ideal range for general low presssure hydraulic applications up to a temperature range of + 100 °C.
低压Parkrimp耐弯曲软管2TE-EN 854-681-681DB
构成材料： |
内胶层：合成橡胶
增强层：两层纤维编织
外胶层：阻燃合成橡胶 |
适用介质： |
石油基液压油，水乙二醇，油脂，润滑油，燃油，原油，空气和水；用于1.7MPa以上的空气时，软管需针刺 |
温度范围： |
-45°C 至 +100°C，除：空气：MAX.+100°C；水：MAX.+85°C |
适用接头： |
仅提供软管总成（碳钢为两件式接头：47系列接头芯，10064套筒；不锈钢为64系列接头） |
优势与优点： |
No-Skive不剥胶技术
弯曲半径小
阻燃外胶层
铁路行业认证 |

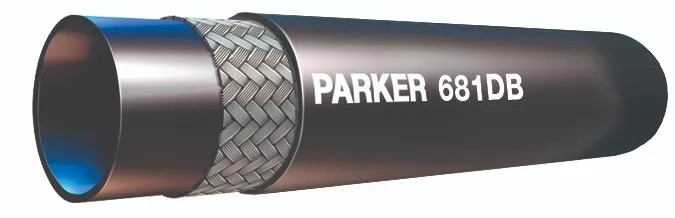

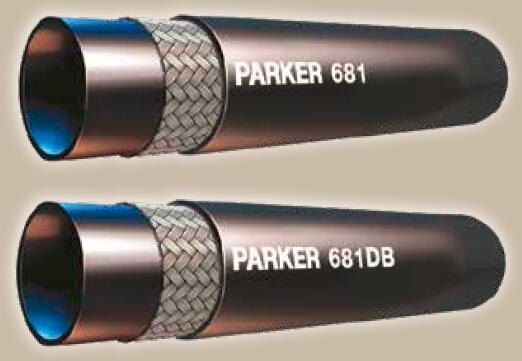

派克低压不剥胶软管681 和 681DB 系列，采用一层纤维编织的不剥胶结构。681 软管是通用低压液压应用的理想产品选择。681DB 软管由于其橡胶外胶层具有防火的能力，因此它是火车车辆上一般中压液压应用的优先选择软管。派克低压软管能与相应全系列的碳钢和不锈钢不剥胶软管接头匹配扣压。
市场:
- 工业
- 工程机械
- 交通运输
特性/优点:
- 相匹配的软管和接头系统使总成得到广泛肯定和认证且安全稳定，其优质安全的软管总成为用户的产品提供了更长的服务寿命。
- 很小的弯曲半径使得该软管适合于紧凑的设备空间。
- 681 系列软管符合 EN 854-2TE 标准要求。
- 681DB 系列软管其合成橡胶外胶层具有很好的防火能力，并通过了铁道部门EN45545 HL2 标准的认证，R22(内部)和 R23 (外部且符合标准 ISO15540(需要加装FS-F防火护套)。681DB 软管是铁路车辆低压液压应用的理想产品选择。
- 整套的不剥胶软管接头技术覆盖了全系列中压软管产品，能实现更简单、快速地加工更安全的软管总成。
应用:
- 工业
- 工程机械
- 交通运输
派克低压软管 681 和 681DB 系列也可与两件式软管接头(仅47系列接头芯子和 10064 系列套筒)匹配、且采用可调式扣压机扣压，以提供全套的软管总成产品。
|
性能特点 |
应用： |
Various, Hydraulic, Transportation |
符合规格： |
EN 854-2TE 标准 |
管件类型： |
合成橡胶 |
软管加固材料和结构： |
一层纤维编织，一层纤维的编织层 |
盖材料： |
合成橡胶，具防火能力的合成橡胶 |
MIN.运行温度： |
-40 °C
-40 °F |
重量： |
0,15 至 0,59 kg
0.15 - 0.59 kg/m
0.1 - 0.4 lb/ft |
MAX.运行温度： |
100 °C
-212 °F
(Air) 70 °C
(Water) 85 °C |
MIN.爆破压力： |
16,0 至 30,0 MPa
2320 至 4360 psi |
介质： |
Hydraulic Fluids, Air, Water |
兼容配件： |
与两件式软管接头匹配，仅适用于可调式扣压机扣压 |
额定软管内径： |
DN6 - 25 |
软管内径： |
1/4 to 1 inch
6.4 - 25.4 mm |
软管内径（尺寸）： |
-4 to -16 |
软管外径： |
13.1 至 33.4 mm |
MAX.运行压力： |
4,0 - 7,5 MPa
580 - 1090 psi
40 - 75 bar |
MIN.弯曲半径： |
1,5 - 6 inch |

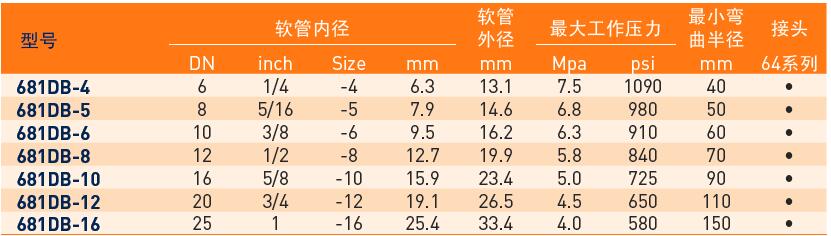

681DB - DIN EN 854-2TE / EN45545 / ISO 15540 HL2
| Part |
Hose I.D. (size) |
Hose Cover Type |
| 681-10 |
-10 |
Standard |
| 681-12 |
-12 |
Standard |
| 681-16 |
-16 |
Standard |
| 681-4 |
-4 |
Standard |
| 681-5 |
-5 |
Standard |
| 681-6 |
-6 |
Standard |
| 681-8 |
-8 |
Standard |
| 681DB-10 |
-10 |
Flame-retardant synthetic rubber |
| 681DB-12 |
-12 |
Flame-retardant synthetic rubber |
| 681DB-16 |
-16 |
Flame-retardant synthetic rubber |
| 681DB-4 |
-4 |
Flame-retardant synthetic rubber |
| 681DB-5 |
-5 |
Flame-retardant synthetic rubber |
| 681DB-6 |
-6 |
Flame-retardant synthetic rubber |
| 681DB-8 |
-8 |
Flame-retardant synthetic rubber |
|
