Parker派克 Parker Angle Seat Valves
Parker派克 PA系列角座阀
Parker派克 PA系列角座阀 Parker Angle Seat Valves
角阀座阀由气动驱动驱动活塞，能够处理泥浆溶液在高温下含有微粒或腐蚀性溶液高达180°C，工作压力高达16 Bar。An angle seat valve is actuated by a pneumatically
driven piston and is capable to handle slurry solutions with particles or corrosive solutions at high temperature up to 180°C and operating pressure up to 16 Bar.
Parker派克 PA系列角座阀 资料下载
| 主要参数： |
- 功能二位二通常闭，常开，常闭（防水锤），双动式（带弹簧）
- 连接螺纹-BSP, BSPT, NPT, NPTF，焊接接口可选
- 流体温度-10°C至180°C,环境温度-10°C至60°C
- 泄漏ANSI VI级密闭性，阀门满足压力设备指令97/23/EC
- 先导阀控制介质：空气、中性气体、水
- 适用流体：惰性气体、热水、油、蒸汽、腐蚀性流体 |
| 材料规格： |
- 阀体材料304SS或316SS；执行机构材料：304SS或铝
- 填料压盖PTFE，PTFE&碳；阀座密封材料PTFE/RTFE |
| 主要应用： |
角座阀适合许多过程控制和工业应用要求。阀门应用包括但不限于以下领域：
- 食品和饮料加工、水处理工艺、纺织工业、化学工艺
- 注模机的冷却系统
- 制药和化妆品行业
- 制冷和冷却热交换器
- 消毒器 - 供应高达180°C (356°F)的蒸汽
- 水应用：采矿、水泥/混凝土系统、纸浆造纸
- 使用不锈钢材料的一般腐蚀性流体工业应用
- 工业洗衣设备、工业空气干燥器滤技术 |

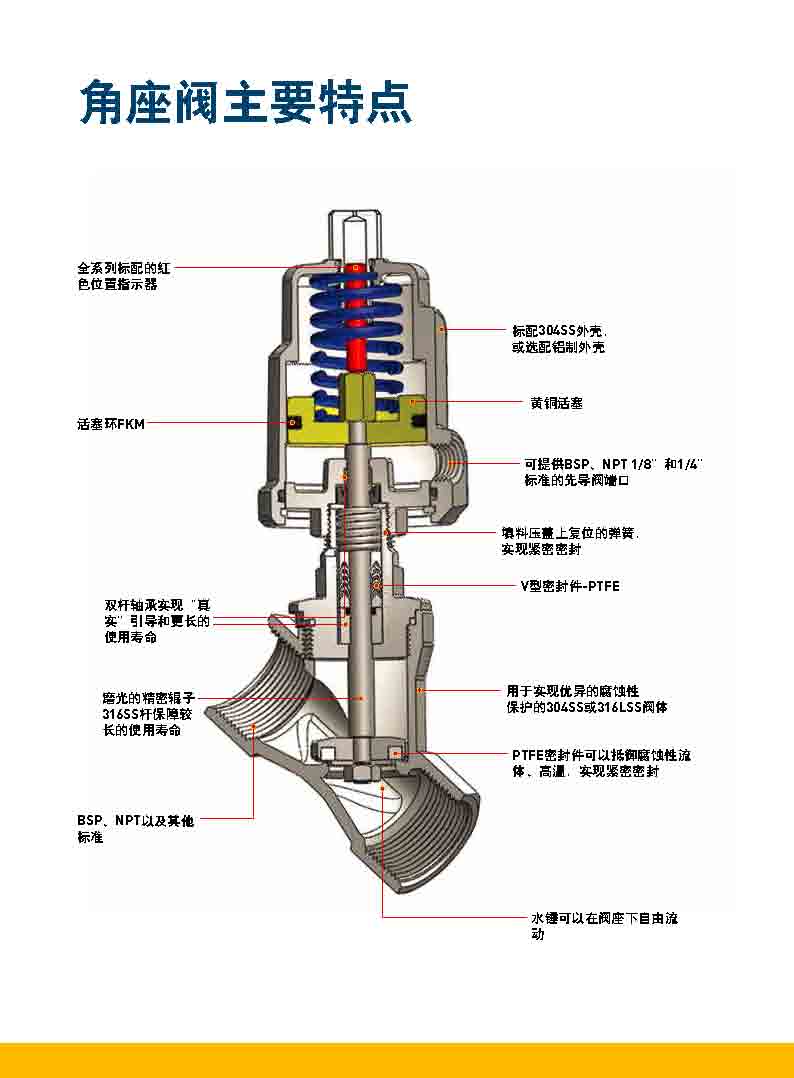

| 优势与优点： |
- 紧凑型设计，大流量，使用寿命长
- 能够在高温和腐蚀介质条件下运行数百万个周期
- 同时满足交流和直流要求的独立先导阀。
- 阻尼式闭合防水锤设计（流体位于阀座下方）
- 标配可视位置指示器
- 金属执行机构外壳能够良好耐受蒸汽和轻度腐蚀性环境
- 可以安装到任何位置 |
PA系列角座阀 - 常闭阀门 - 316L阀体 - 304执行机构 型号
| 型号 |
尺寸 |
端口尺寸 |
孔口/mm |
执行机构/mm |
先导阀端口 |
Kv/m3/h |
工作压差/bar |
先导阀控制压力范围/bar |
净重/kg |
| PA10S1G3R040S |
DN10 |
3/8" |
13 |
40 |
1/8" |
4.7 |
0~16 |
4~10 |
0.78 |
| PA10S1G3R050S |
DN10 |
3/8" |
13 |
50 |
1/8" |
4.7 |
0~16 |
3~10 |
1.01 |
| PA15S1G4R040S |
DN15 |
1/2" |
13 |
40 |
1/8" |
4.7 |
0~16 |
4~10 |
0.80 |
| PA15S1G4R050S |
DN15 |
1/2" |
13 |
50 |
1/8" |
4.7 |
0~16 |
3~10 |
1.03 |
| PA20S1G5R050S |
DN20 |
3/4" |
18 |
50 |
1/8" |
9.5 |
0~16 |
3~4 |
1.06 |
| PA25S1G6R050S |
DN25 |
1" |
24 |
50 |
1/8" |
18.1 |
0~16 |
3~5.5 |
1.38 |
| PA25S1G6R063S |
DN25 |
1" |
24 |
63 |
1/8" |
18.1 |
0~16 |
3~3.5 |
2.05 |
| PA32S1G7R063S |
DN32 |
1-1/4" |
31 |
63 |
1/8" |
23.1 |
0~16 |
3~5 |
2.40 |
| PA15S1G4R050S |
DN15 |
1/2" |
13 |
50 |
1/8" |
4.7 |
0~16 |
3~10 |
1.03 |
| PA20S1G5R050S |
DN20 |
3/4" |
18 |
50 |
1/8" |
9.5 |
0~16 |
3~4 |
1.06 |
| PA25S1G6R050S |
DN25 |
1" |
24 |
50 |
1/8" |
18.1 |
0~16 |
3~5.5 |
1.38 |
| PA25S1G6R063S |
DN25 |
1" |
24 |
63 |
1/8" |
18.1 |
0~16 |
3~3.5 |
2.05 |
| PA32S1G7R063S |
DN32 |
1-1/4" |
31 |
63 |
1/8" |
23.1 |
0~16 |
3~5 |
2.40 |
PA系列角座阀 - 常闭阀门 - 防水锤结构 - 316L阀体 - 304执行机构 型号
| 型号 |
尺寸 |
端口尺寸 |
孔口/mm |
执行机构/mm |
先导阀端口 |
Kv/m3/h |
工作压差/bar |
先导阀控制压力范围/bar |
净重/kg |
| PA10SAG3R050S |
DN10 |
3/8" |
13 |
50 |
1/8" |
4.7 |
0~16 |
4.5~10 |
1.01 |
| PA15SAG4R050S |
DN15 |
1/2" |
13 |
50 |
1/8" |
4.7 |
0~16 |
4.5~10 |
1.03 |
| PA20SAG5R050S |
DN20 |
3/4" |
18 |
50 |
1/8" |
9.5 |
0~10 |
4.5~10 |
1.06 |
| PA25SAG6R063S |
DN25 |
1" |
24 |
63 |
1/8" |
18.1 |
0~8 |
4.5~10 |
2.05 |
| PA32SAG7R080S |
DN32 |
1-1/4" |
31 |
80 |
1/4" |
23.1 |
0~11 |
4~10 |
3.82 |
| PA40SAG8R080S |
DN40 |
1-1/2" |
35 |
80 |
1/4" |
32.9 |
0~8 |
4~10 |
4.07 |
| PA40SAG8R100S |
DN40 |
1-1/2" |
35 |
100 |
1/4" |
32.9 |
0~16 |
4~10 |
4.61 |
| PA50SAG9R100S |
DN50 |
2" |
45 |
100 |
1/4" |
52.8 |
0~9 |
4~10 |
5.16 |
以上两个表格中所示型号采用BSP标准螺纹, 对于NPT端口，将第7位的“G”改为“N”，如要获取Cv值，将Kv乘以1.16；如要获取lbs.，将kgs乘以2.2
|
