Parker派克 仪器仪表
Parker派克 仪表级不锈钢钢管

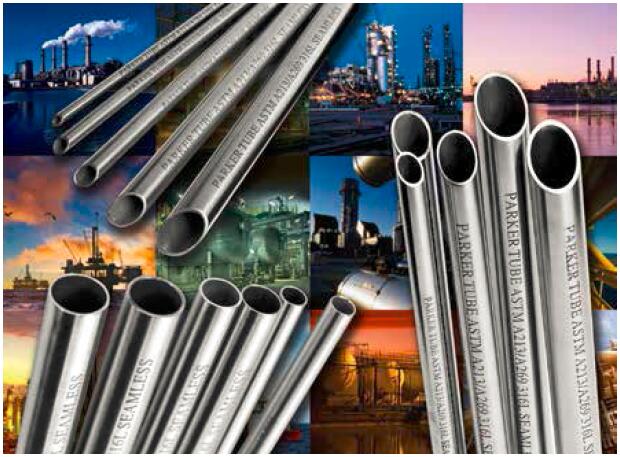

Parker仪表/液压管路系统解决方案

当您想要减少液压和仪表管路系统的泄漏风险时,请选择Parker无缝钢管。

我们严格控制钢管生产的每一个工艺环节以确保钢管质量的一致性,为使其在液压和仪表管路系统应用中发挥卓越性能,我们不仅严格控制钢管的椭圆度,同心度和硬度,而且对钢管的表面光洁度,内外径尺寸的公差控制也做了严格的规定,以确保其与卡套接头连接后的密封可靠性。

在石油化工,油气行业,电力,分析等过程控制领域应用经常会遭遇到腐蚀性介质和严苛环境工况,钢管的耐腐蚀性对保证系统的安全和正常运转至关重要,我们严格控制每一批次钢管的化学成分和生产工艺,以确保钢管优良的耐腐蚀性能和机械性能,环境愈苛刻,愈显出众品质。

Parker无缝钢管可以提升您的工艺仪表回路系统效益。

Parker派克 仪表级不锈钢钢管 技术资料下载

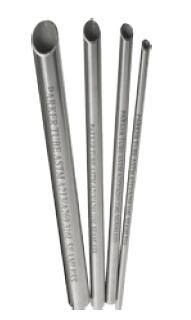

Parker仪表级不锈钢管 Parker可提供质量可靠的无缝钢管产品

产品特点: 优势:
产品线范围广,可实现接头、阀门和钢管等产品一站式购物 客户只需开发一个供应商便能满足要求
减少供应商,便于管理
可焊性 严格控制钢材等级和质量一致性,保证良好的焊接性能
配置保护堵帽 保护钢管端部和内部免受外界环境污染和破坏
良好的内外表面光洁度和公差控制 确保钢管与卡套接头连接后密封可靠性
严格控制钢管的椭圆度、同心度和硬度 温度和压力适用范围广
保证钢管内部高清洁度 适用于介质清洁度较高的场合
Parker品牌品质保证 钢管外壁明确标识Parker品牌及钢管参数规范



正确选择并安装钢管可以保证仪器仪表系统可靠性以及提高仪器仪表系统防漏性能的关键。采用派克仪表级钢管以及配套接头有利于您的设备完整性。



标准材料: 316L/316
工作温度: -255°C ~ +605°C
常用尺寸: 1/4"~ 1/2", 6 mm ~ 14 mm
典型应用: 石油化工,油气,电力,分析等过程控制领域

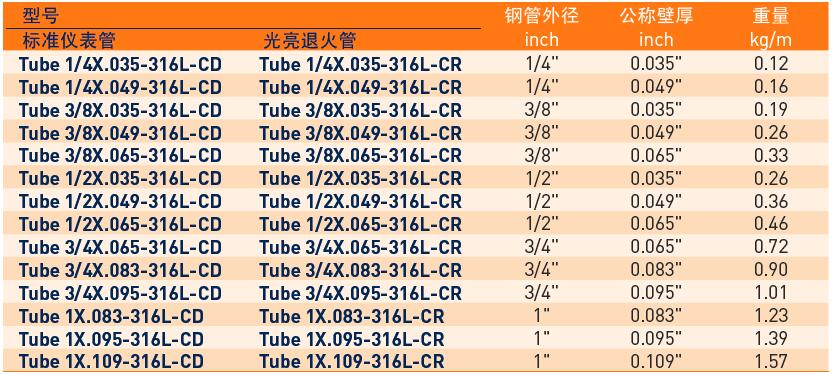

Parker仪表级不锈钢钢管



型号
标准仪表管
型号
光亮退火管
钢管外径
inch
公称壁厚
inch
重量
kg/m
Tube1/4X.035-316L-CD Tube1/4X.035-316L-CR 1/4" 0.035" 0.12
Tube1/4X.049-316L-CD Tube1/4X.049-316L-CR 1/4" 0.049" 0.16
Tube3/8X.035-316L-CD Tube3/8X.035-316L-CR 3/8" 0.035" 0.19
Tube3/8X.049-316L-CD Tube3/8X.049-316L-CR 3/8" 0.049" 0.26
Tube3/8X.065-316L-CD Tube3/8X.065-316L-CR 3/8" 0.065" 0.33
Tube1/2X.035-316L-CD Tube1/2X.035-316L-CR 1/2" 0.035" 0.26
Tube1/2X.049-316L-CD Tube1/2X.049-316L-CR 1/2" 0.049" 0.36
Tube1/2X.065-316L-CD Tube1/2X.065-316L-CR 1/2" 0.065" 0.46
Tube3/4X.065-316L-CD Tube3/4X.065-316L-CR 3/4" 0.065" 0.72
Tube3/4X.083-316L-CD Tube3/4X.083-316L-CR 3/4" 0.083" 0.90
Tube3/4X.095-316L-CD Tube3/4X.095-316L-CR 3/4" 0.095" 1.01
Tube1X.083-316L-CD Tube1X.083-316L-CR 1" 0.083" 1.23
Tube1X.095-316L-CD Tube1X.095-316L-CR 1" 0.095" 1.39
Tube1X.109-316L-CD Tube1X.109-316L-CR 1" 0.109" 1.57







型号
标准仪表管
型号
光亮退火管
钢管外径
inch
公称壁厚
inch
重量
kg/m
Tube6mmX1.0-316L-CD Tube6mmX1.0-316L-CR 6 1.00 0.13
Tube6mmX1.5-316L-CD Tube6mmX1.5-316L-CR 6 1.50 0.17
Tube8mmX1.0-316L-CD Tube8mmX1.0-316L-CR 8 1.00 0.18
Tube8mmX1.5-316L-CD Tube8mmX1.5-316L-CR 8 1.50 0.24
Tube10mmX1.0-316L-CD Tube10mmX1.0-316L-CR 10 1.00 0.23
Tube10mmX1.5-316L-CD Tube10mmX1.5-316L-CR 10 1.50 0.32
Tube12mmX1.0-316L-CD Tube12mmX1.0-316L-CR 12 1.00 0.28
Tube12mmX1.5-316L-CD Tube12mmX1.5-316L-CR 12 1.50 0.40
Tube12mmX2.0-316L-CD Tube12mmX2.0-316L-CR 12 2.00 0.50
Tube14mmX2.0-316L-CD Tube14mmX2.0-316L-CR 14 2.00 0.60
Tube14mmX2.5-316L-CD Tube14mmX2.5-316L-CR 14 2.50 0.72
Tube16mmX1.5-316L-CD Tube16mmX1.5-316L-CR 16 1.50 0.54
Tube16mmX2.0-316L-CD Tube16mmX2.0-316L-CR 16 2.00 0.70
Tube18mmX1.5-316L-CD Tube18mmX1.5-316L-CR 18 1.50 0.62
Tube18mmX2.0-316L-CD Tube18mmX2.0-316L-CR 18 2.00 0.80
Tube25mmX2.0-316L-CD Tube25mmX2.0-316L-CR 25 2.00 1.15
Tube25mmX2.5-316L-CD Tube25mmX2.5-316L-CR 25 2.50 1.41



术语定义:

CR (Cold Rolling): 精轧
CD (Cold Drawing): 冷拔
TUBE: 无缝钢管
标准长度: 6 米一根

材料标准:

等级: 316L
UNS: S31603
ASTM: A213/A269
ASME: SA213

化学成分:

元素 成分,wt.%
铬 16.0-18.0
磷 0.04max.
镍 10.0-15.0
钼 2.00-3.00
锰 2.00 max.
硅 0.75 max.
碳 0.035 max.
硫 0.03 max.

更多规格型号:

316L,钼 >2.5% 材质
型号 TUBE 1/4X.035-SSCDMO2.5
示范:TUBE 12MMX1.5-SSCRMO2.5
316H材质
型号 TUBE 1/4X.035-316H-CD
示范:TUBE 14MMX2.0-316H-CR
321材质
型号 TUBE 14MMX2.0-321-CD
示范:TUBE 1/2X.049-321-CR
317L材质
型号 TUBE 3/4X.065-317L-CD
示范:TUBE 16MMX1.5-317L-CR
UNS S31803双相钢材质(ASTM A789)
型号 TUBE 1/4X.035-S31803-CD
示范:TUBE 10MMX1.5-S31803-CD
UNS S32750超级双相钢材质(ASTM A789)
型号 TUBE 12MMX1.5-S32750-CD
示范:TUBE 1/2X.049-S32750-CD



尺寸公差:

Parker钢管尺寸公差符合标准ASTM A213/A269/A632

产品 尺寸 外径公差
mm
壁厚
%
标准仪表管 1/8”-1” ±0.10 mm ±10
标准仪表管 3mm-25mm ±0.10 mm ±10
光亮退火管 1/4”-1” ±0.08 mm ±10
光亮退火管 6mm - 25mm ±0.08 mm ±10

注:钢管外径 OD<6mm 符合ASTM A632



仪表钢管选型指南

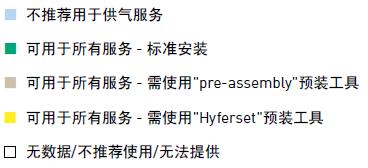

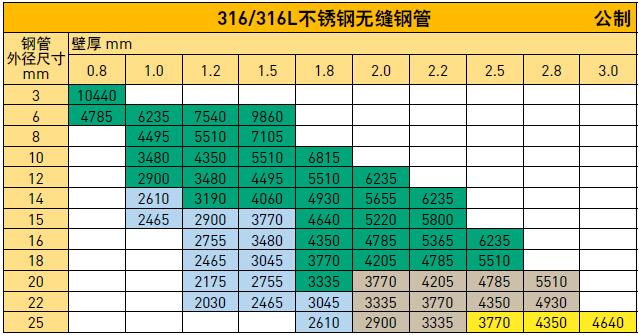

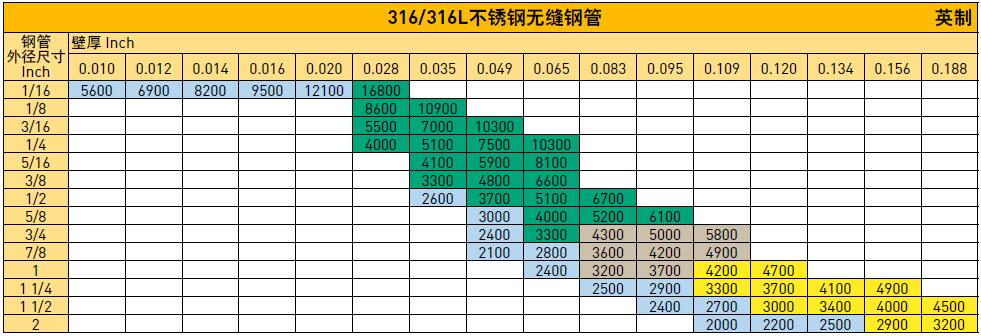

最大容许工作压力等级表

以上工作压力单位:psig
