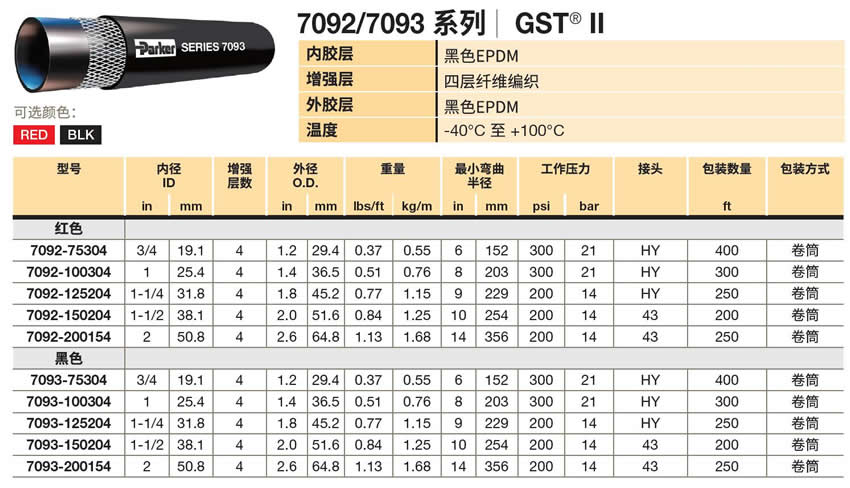

派克7092 / 7093系列数据中心液冷管
Parker GST II | Parker Hose Series 7092 and 7093
GST II General Service Air & Water Hose Series 7031 (Green) / 7057 (Blue) / 7092 (Red) 7093 (Black) / 7096 (Yellow)

7092 / 7093 系列黑色EPDM软管,四层纤维编制,其工作温度为零下40度到+100°C,工作压力可达300 psi。内胶层: 黑色EPDM;增强层:四层纤维编织;外胶层:黑色EPDM;温度: -40°C至 +100°C。

派克7092/7093系列工厂制作的GST空气软管总成,在许多空气软管连接应用场合中能表现出优异的服务能力,其芯管能与轻度的油露兼容以适应于工具润滑应用,而其黑色/红色的外胶层表面不但易于让操作者识别辨认,同时还具有耐磨和耐气候的特性。7092/7093系列软管总成采用轻重量的黄铜扣压式软管接头以达成软管/接头的安全接。 7092 / 7093 系列黑色EPDM软管产品是用于液冷数据中心管路,产品与去离子水、杀菌剂和防锈剂、水/丙二醇混合物(PG25)组成的高性能冷却液兼容,软管用于液冷却系统中流体在储存器和计算机服务器刀片之间的循环。服务器刀片内部的冷却管路基于制造商要求。




Parker 派克7395系列E-Z Form GS通用波纹吸油软管,为许多应用中空气,温和化工制品和水的传输而设计,其耐热温度可达+125°C,工作压力可达75psi。 派克7395系列E-Z Form GS通用波纹吸油软管,在各种低压的发动机冷却系统应用中,尤其是管路布置要求软管柔韧性出色的狭小空间的应用,能表现出卓越的产品性能。该软管重量轻,希腊式波纹结构是昂贵的按单生产成形软管的经济替代品。7395系列抗挤压防扭结,流体流动畅通无阻,在管路布置安装过程中具有卓越的柔韧性,大大减轻了操作者的劳动量,并且其耐磨耐气候等特性都大大彰显了软管的产品性能。



市场:

- 一般工业
特性/优点:
·芯管:黑色EPDM橡胶以提供在不超过+100°C的温度范围内软管的多功能性和经济实用性。
增强层:多层纤维缠绕以提供软管的强度和抗扭结能力。
外胶层:黑色或红色EPDM橡胶提供了软管耐磨和耐气候的特性。
软管接头:不可旋转NPT外螺纹黄铜接头 不旋转NPT外螺纹接头的连接形式,达成了总成连接的简单和快捷.
·库存状况:常见连接形式的软管总成均可提供,以实现快速交付和订单的达成。



技术规格

软管内管材料: Black, Ethylene Propylene Diene Monomer (EPDM)
设计因素: 4:1
盖颜色: Black
盖材料: Ethylene Propylene Diene Monomer (EPDM) peroxide cured (up to 1")
最小弯曲半径: 0.9 to 13.4 inch, 24.1 to 340.3 mm
最大运行压力: 75 to 150 psi, 5 bar, 0.52 to 1.03 MPa
真空额定压力: Full, 29 inch-Hg, 737 mm-Hg
最低运行温度: -50 °F, -45.6 °C
最高运行温度: 125 °C, 257 °F
应用: Engine
重量: 0.40 to 3.28 kg/m, 0.27 to 2.20 lb/ft
额定软管内径: DN10 to 100
介质: Coolants
符合规格: SAE J20R2, Class D1; UL94 HB
兼容配件: 43 Series, HY Series
内径: 3/8 to 4 inch, 9.5 to 101.6 mm
软管加固材料: 2 Braids or Plies of Textile with Wire Helix
盖板结构: Greek-Corrugated
尺寸: -6 to -64
包装类型: Coil
外径: 0.820 to 4.567 inch, 21.0 to 116.0 mm


应用
介质
·空气
使用场合
·空气压缩机
气动工具,包括那些含有轻度油雾的工具润滑
工厂车间服务
安全/技术指南:
设计安全系数:4:1
·严禁在油或精炼燃油应用中选择该软管总成。
警告:
·匹配不同品牌的软管接头或抱箍可能导致其总成的额定工作压力低于相应软管额定的工作压力,请参考NAHAD工业软管总成操作指南.





Parker派克 E-Z Form GS Suction Hose, General Service, Series 7395型号

部件号 软管内径(英寸) max.工作压力(psi) 标准包装数量(英尺)
7395-0375025 3/8 150 25
7395-0375300 3/8 150 300
7395-0500025 1/2 75 25
7395-0500130 1/2 75 130
7395-0594025 19/32 75 25
7395-0594130 19/32 75 130
7395-0625025 5/8 75 25
7395-0625130 5/8 75 130
7395-0688025 11/16 75 25
7395-0688130 11/16 75 130
7395-0750025 3/4 75 25
7395-0750130 3/4 75 130
7395-0813025 13/16 75 25
7395-0813130 13/16 75 130
7395-1000025 1 75 25
7395-1000130 1 75 130
7395-1125025 1-1/8 75 25
7395-1125130 1-1/8 75 130
7395-1188025 1-3/16 75 25
7395-1188130 1-3/16 75 130
7395-1250025 1-1/4 75 25
7395-1250130 1-1/4 75 130
7395-1375025 '1-3/8 75 25
7395-1375130 '1-3/8 75 130
7395-1500025 '1-1/2 75 25
7395-1500130 '1-1/2 75 130
7395-1563025 1-9/16 75 25
7395-1563130 1-9/16 75 130
7395-1625025 1-5/8 75 25
7395-1625130 1-5/8 75 130
7395-1750025 1-3/4 75 25
7395-1750130 1-3/4 75 130
7395-2000025 2 75 25
7395-2000130 2 75 130
7395-2188025 2-3/16 75 25
7395-2188130 2-3/16 75 130
7395-2250025 2-1/4 75 25
7395-2250130 2-1/4 75 130
7395-2375025 2-3/8 75 25
7395-2375130 2-3/8 75 130
7395-2500025 '2-1/2 75 25
7395-2500130 '2-1/2 75 130
7395-2563025 2-9/16 75 25
7395-2563130 2-9/16 75 130
7395-2750025 2-3/4 75 25
7395-2750130 2-3/4 75 130
7395-3000025 3 75 25
7395-3000130 3 75 130
7395-3125025 3-1/8 75 25
7395-3125130 3-1/8 75 130
7395-3375025 3-3/8 75 25
7395-3375130 3-3/8 75 130
7395-3500025 3-1/2 75 25
7395-3500130 3-1/2 75 130
7395-3563025 3-9/16 75 25
7395-3563130 3-9/16 75 130
7395-4000025 4 75 25
7395-4000130 4 75 130





Parker 7092 and 7093 Series General-Purpose Air and Water Hose
Parker GST II hose series 7092 and 7093 are general-purpose air and water rubber hose?



Part Number

ID

Reinf
Plies

OD

Approx Wt

Min Bend Rad

Max Rec WP

Perm Cpl
Rec

7093

in

mm

in

mm

lbs/ft

kg/ft

in

mm

psi

bar

*

-19200

3/16

4.8

2

0.437

11.1

0.07

0.03

2.0

50.8

200

13.8

*

-19300

3/16

4.8

2

0.437

11.1

0.07

0.03

2.0

50.8

300

20.7

*

-25200

1/4

6.4

2

0.500

12.7

0.09

0.04

2.5

63.5

200

13.8

HY

-2520050

1/4

6.4

2

0.500

12.7

0.09

0.04

2.5

63.5

200

13.8

HY

-25250

1/4

6.4

2

0.508

12.9

0.10

0.05

3.0

76.2

250

17.2

HY

-25300

1/4

6.4

2

0.550

14.0

0.12

0.05

3.3

83.8

300

20.7

HY

-2530050

1/4

6.4

2

0.550

14.0

0.12

0.05

3.3

83.8

300

20.7

HY

-31200

5/16

7.9

2

0.594

15.1

0.12

0.05

3.3

83.8

200

13.8

HY

-31300

5/16

7.9

2

0.625

15.9

0.14

0.06

3.5

88.9

300

20.7

HY

-3130050

5/16

7.9

2

0.625

15.9

0.14

0.06

3.5

88.9

300

20.7

HY

-38200

3/8

9.5

2

0.656

16.7

0.14

0.06

3.5

88.9

200

13.8

HY

-3820050

3/8

9.5

2

0.656

16.7

0.14

0.06

3.5

88.9

200

13.8

HY

-38250

3/8

9.5

2

0.656

16.7

0.14

0.06

4.0

101.6

250

17.2

HY

-38300

3/8

9.5

2

0.688

17.5

0.16

0.07

4.0

101.6

300

20.7

HY

-3830050

3/8

9.5

2

0.688

17.5

0.16

0.07

4.0

101.6

300

20.7

HY

-50200

1/2

12.7

2

0.813

20.7

0.20

0.09

4.5

114.3

200

13.8

HY

-5020050

1/2

12.7

2

0.813

20.7

0.21

0.10

4.5

114.3

200

13.8

HY

-50250

1/2

12.7

2

0.844

21.4

0.22

0.10

4.5

114.3

250

17.2

HY

-50254

1/2

12.7

4

0.860

21.8

0.23

0.10

5.0

127.0

250

17.2

HY

-50304

1/2

12.7

4

0.875

22.2

0.24

0.11

5.0

127.0

300

20.7

HY

-5030450

1/2

12.7

4

0.875

22.2

0.24

0.11

5.0

127.0

300

20.7

HY

-63200

5/8

15.9

2

0.969

24.6

0.24

0.11

5.5

139.7

200

13.8

HY

-6320050

5/8

15.9

2

0.969

24.6

0.24

0.11

5.5

139.7

200

13.8

HY

-63254

5/8

15.9

4

1.030

26.2

0.32

0.15

6.0

152.4

250

17.2

HY

-63304

5/8

15.9

4

1.062

27.0

0.35

0.16

5.5

139.7

300

20.7

HY

-75200

3/4

19.1

2

1.109

28.2

0.32

0.15

6.0

152.4

200

13.8

HY

-7520050

3/4

19.1

2

1.109

28.2

0.32

0.15

6.0

152.4

200

13.8

HY

-75254

3/4

19.1

4

1.156

29.4

0.37

0.17

6.0

152.4

250

17.2

HY

-7525450

3/4

19.1

4

1.156

29.4

0.37

0.17

6.0

152.4

250

17.2

HY

-75304

3/4

19.1

4

1.156

29.4

0.37

0.17

6.0

152.4

300

20.7

HY

-7530450

3/4

19.1

4

1.156

29.4

0.37

0.17

6.0

152.4

300

20.7

HY

-100200

1

25.4

2

1.406

35.7

0.47

0.21

7.0

177.8

200

13.8

HY

-10020050

1

25.4

2

1.406

35.7

0.47

0.21

7.0

177.8

200

13.8

HY

-100254

1

25.4

4

1.408

35.8

0.47

0.21

8.0

203.2

250

17.2

HY

-100304

1

25.4

4

1.438

36.5

0.51

0.23

8.0

203.2

300

20.7

HY

-10030450

1

25.4

4

1.438

36.5

0.53

0.24

8.0

203.2

300

20.7

HY

-125204

1-1/4

31.8

4

1.781

45.2

0.77

0.35

9.0

228.6

200

13.8

HY

-150204

1-1/2

38.1

4

2.031

51.6

0.84

0.38

10.0

254.0

200

13.8

43

-15020450

1-1/2

38.1

4

2.031

51.6

0.84

0.38

10.0

254.0

200

13.8

43

-50204100

1-1/2

38.1

4

2.031

51.6

0.84

0.38

10.0

254.0

200

13.8

43

-200154

2

50.8

4

2.550

64.8

1.13

0.51

14.0

355.6

200

13.8

43


NOTE: Do not with use with oil or refined fuel.



Part Number Hose I.D. Reinf Plies Hose O.D. Approx Min Bend Rad Max Rec WP Perm Cplg Rec Std Pack Qty
Weight
7092 or 7093 inch mm in mm lbs/ft kg/ft in mm psi bar ft
-19200 3/16 4.8 2 0.437 11.1 0.07 0.03 2 50.8 200 13.8 * 800
-19300 3/16 4.8 2 0.437 11.1 0.07 0.03 2 50.8 300 20.7 * 800
-25200 1/4 6.4 2 0.5 12.7 0.09 0.04 2.5 63.5 200 13.8 HY 800
-2520050 1/4 6.4 2 0.5 12.7 0.09 0.04 2.5 63.5 200 13.8 HY 50
-25250 1/4 6.4 2 0.508 12.9 0.1 0.05 3 76.2 250 17.2 HY 800
-25300 1/4 6.4 2 0.55 14 0.12 0.05 3.3 83.8 300 20.7 HY 800
-2530050 1/4 6.4 2 0.55 14 0.12 0.05 3.3 83.8 300 20.7 HY 50
-31200 5/16 7.9 2 0.594 15.1 0.12 0.05 3.3 83.8 200 13.8 HY 750
-31300 5/16 7.9 2 0.625 15.9 0.14 0.06 3.5 88.9 300 20.7 HY 750
-3130050 5/16 7.9 2 0.625 15.9 0.14 0.06 3.5 88.9 300 20.7 HY 50
-38200 3/8 9.5 2 0.656 16.7 0.14 0.06 3.5 88.9 200 13.8 HY 700
-3820050 3/8 9.5 2 0.656 16.7 0.14 0.06 3.5 88.9 200 13.8 HY 50
-38250 3/8 9.5 2 0.656 16.7 0.14 0.06 4 101.6 250 17.2 HY 700
-38300 3/8 9.5 2 0.688 17.5 0.16 0.07 4 101.6 300 20.7 HY 700
-3830050 3/8 9.5 2 0.688 17.5 0.16 0.07 4 101.6 300 20.7 HY 50
-50200 1/2 12.7 2 0.813 20.7 0.2 0.09 4.5 114.3 200 13.8 HY 550
-5020050 1/2 12.7 2 0.813 20.7 0.21 0.1 4.5 114.3 200 13.8 HY 50
-50250 1/2 12.7 2 0.844 21.4 0.22 0.1 4.5 114.3 250 17.2 HY 550
-50254 1/2 12.7 4 0.86 21.8 0.23 0.1 5 127 250 17.2 HY 500
-50304 1/2 12.7 4 0.875 22.2 0.24 0.11 5 127 300 20.7 HY 500
-5030450 1/2 12.7 4 0.875 22.2 0.24 0.11 5 127 300 20.7 HY 50
-63200 5/8 15.9 2 0.969 24.6 0.24 0.11 5.5 139.7 200 13.8 HY 450
-6320050 5/8 15.9 2 0.969 24.6 0.24 0.11 5.5 139.7 200 13.8 HY 50
-63254 5/8 15.9 4 1.03 26.2 0.32 0.15 6 152.4 250 17.2 HY 450
-63304 5/8 15.9 4 1.062 27 0.35 0.16 5.5 139.7 300 20.7 HY 450
-75200 3/4 19.1 2 1.109 28.2 0.32 0.15 6 152.4 200 13.8 HY 400
-7520050 3/4 19.1 2 1.109 28.2 0.32 0.15 6 152.4 200 13.8 HY 50
-75254 3/4 19.1 4 1.156 29.4 0.37 0.17 6 152.4 250 17.2 HY 400
-7525450 3/4 19.1 4 1.156 29.4 0.37 0.17 6 152.4 250 17.2 HY 50
-75304 3/4 19.1 4 1.156 29.4 0.37 0.17 6 152.4 300 20.7 HY 400
-7530450 3/4 19.1 4 1.156 29.4 0.37 0.17 6 152.4 300 20.7 HY 50
-100200 1 25.4 2 1.406 35.7 0.47 0.21 7 177.8 200 13.8 HY 300
-10020050 1 25.4 2 1.406 35.7 0.47 0.21 7 177.8 200 13.8 HY 50
-100254 1 25.4 4 1.408 35.8 0.47 0.21 8 203.2 250 17.2 HY 300
-100304 1 25.4 4 1.438 36.5 0.51 0.23 8 203.2 300 20.7 HY 300
-10030450 1 25.4 4 1.438 36.5 0.53 0.24 8 203.2 300 20.7 HY 50
-125204 1-1/4 31.8 4 1.781 45.2 0.77 0.35 9 228.6 200 13.8 HY 250
-150204 1-1/2 38.1 4 2.031 51.6 0.84 0.38 10 254 200 13.8 43 200
-15020450 1-1/2 38.1 4 2.031 51.6 0.84 0.38 10 254 200 13.8 43 50
-150204100 1-1/2 38.1 4 2.031 51.6 0.84 0.38 10 254 200 13.8 43 100
-200154 2 50.8 4 2.55 64.8 1.13 0.51 14 355.6 200 13.8 43 250
