Parker派克 仪器仪表
Parker派克 仪表级球阀
Parker仪器仪表部门仪表管阀件产品包括接头、阀门、球阀/旋塞阀、单向阀、过滤器、安全阀、排放阀、计量阀、针阀、阀组、隔膜阀、减压阀、减压阀、背压阀、气化减压阀、流量控制器、PFA PTFE产品、分析系统、软/快换接头、金属软管/多芯管和伴热管、工具和附件和卫生级和生物医药产品。
球阀的原理和优点:
球阀的启闭件是个球体,球体绕阀体中心线作旋转来达到开启、关闭的一种阀门,在管路中主要用来做切断、分配和改变介质的流动方向。它具有以下优点:
-流体阻力小,其阻力系数与同长度的管段相等。
-结构简单、体积小、重量轻。
-紧密可靠,密封性好。
-操作方便,开闭迅速。
-维修拆卸更换都比较方便。
-在全开或全闭时,球体和阀座的密封面与介质隔离,介质通过时,不会引起阀门密封面的侵蚀。
-适用范围广,通径可达2”,从高真空至高压力都可应用。

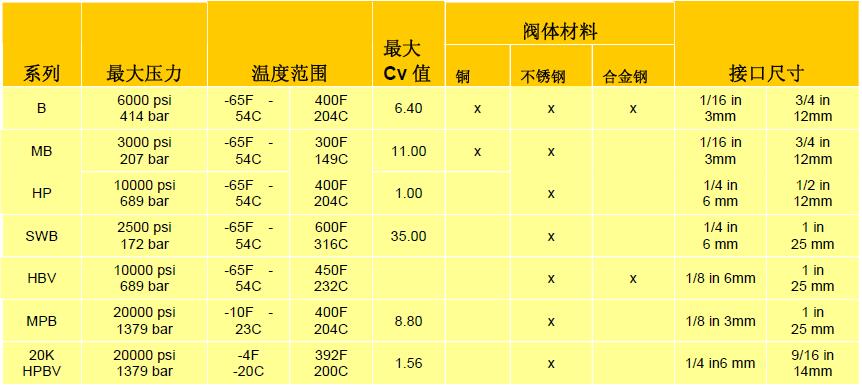

PARKER仪表球阀技术参数
PARKER各系列球阀的应用:
-通用型B系列:适用于大多数工况,温度压力范围大,是使用多的球阀。
-紧凑型MB系列:结构紧凑,用于空间狭小的工况,如分析系统和实验室。
-高压型HB系列:压力可达689bar,用于中高压环境。
-三片式SWB系列:三片式结构,可焊接,便于系统维护。
-两片式HPB系列:专为天然气市场设计的经济型球阀,压力可达689bar,防火设计。
-高压MPB系列和20K HPBV系列:压力都可达1379bar,用于苛刻环境。
|
Parker B系列通用型球阀 (Catalog 4121-B)
- 通、3通 流路可选,3通分为底部进、侧向出和侧向进、底部出
- 适用温度范围广,-65°F(18°C)到+450°F (232 °C)
- 承压可达6000 PSI (413 .7 bar)
多种阀座、密封材料和接口形式可选
- 接口形式包括CPI、A-LOK、NPT螺纹、UltraSeal超密封和VacuSeal面密封形式等
|
|
Parker MB 系列小型球阀 (Catalog 4121-MB)
- 单片式棒材设计,结构紧凑
- 针对分析行业设计的低压工况 (P<10Bar) 三通球阀
- 专利阀座设计
- 2通、弯通、3通、4通和5通球阀可选
- 符合与其他品牌互换要求
|
|
Parker HB 系列高压球阀 (Catalog 4121-HB)
- 紧凑型FNPT结构应用于狭小空间
- 在任何流向均为全压力额定值,使系统有通用性
- 尤其适用于CNG应用
- PEEK耳轴式阀座提高了使用寿命
- PEEK阀座压力等级10,000psi (689 bar)
|
|
Parker SWB 系列三片式球阀 (Catalog 4125-SWB)
- 零间隙设计阀体保证了在线维护的密封性能
- 弹簧加载阀座密封可选
- 封闭式螺栓连接
- 执行器安装符合ISO标准
- 尺寸可达到1"
|
|
Parker HBV系列 (Catalog 4190-HBV)
- 适用于石油、天然气和过程控制工业
- 卡套接头可选,避免使用螺纹和螺纹密封胶
- 两片式阀体设计,减少泄露途径
- 符合ANS/ASME B16.34 标准
- 符合NACE MR-01-75/ISO 15156材料标准
- 防火选项
|
|
|
|
Parker 20K Hi-Pro球阀(Catalog 4190-HH/20K)
- 应用于冷作压力CWP20,000psi(1,379bar)
- 两片式阀体设计
- 双向流通
- 低扭矩
- 在阀杆转动处的Tru-Loc防振锁定系统避免阀杆外漏,100%保证安全
|
B系列球阀 B Series Ball Valve
MB系列球阀 MB Series Ball Valve
HB系列球阀 HB Series Ball Valve
SWB系列球阀 SWB Series Ball Valve
HBV系列球阀 HBV Series Ball Valve
MPB系列球阀 MPB Series Ball Valve
20K Hi-Pro系列球阀 20K Hi-Pro Series Ball Valve
|
